圆极化激励

05-08
求助各位大侠,偶最近在用CST遇到一个圆波导端口需要加两个正交极化来实现圆极化,但始终没加起,请教各位谢谢

定义积分线即可

waveport-->impedance and calibation-->define lines.
里面的东西你可以摸索下,就知道了

恩,谢了,你说的积分线前面我也试了,但他老是两跟线都在同样一个方向,弄不成正交的

我以前用这样的方法得到过圆极化喇叭的辐射场:激励的时候在端口加两个模式,让两个模式的幅度相同,相位差90度,计算完以后在result里的combine results将两个模式的辐射场叠加就可以得到圆极化喇叭的辐射场

不错,刚想说这样也可以的

你先计算一下端口的模型(多设几个模式),然后找到两个正交的模型,之后在时域求解器的port中里面选择“select”,再在这两个正交的模式上打勾,并且差90度相位。然后选择同时激励。就可以定义直接激励出圆极化波了。

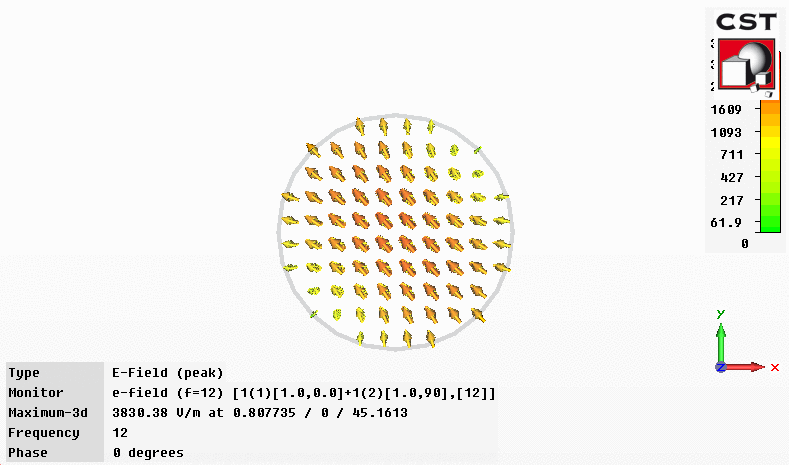

很直观,大家有兴趣看看
