突发奇想,看下CST中增益和S参量有关系吗
05-08
增益=方向系数与传输效率的乘积。
具体的讲增益是在同一输入功率下,天线在产生最大辐射方向上的辐射强度与理想的全向天线在同一点辐射强度的比值。CST中输入功率为1W(各个频点上都是),因此宽带远场不必担心输入功率频谱有所变化。
这里研究了CST自带例子中的八木天线:yagi antenna
其S11见下,大致在30.5GHz处谐振。

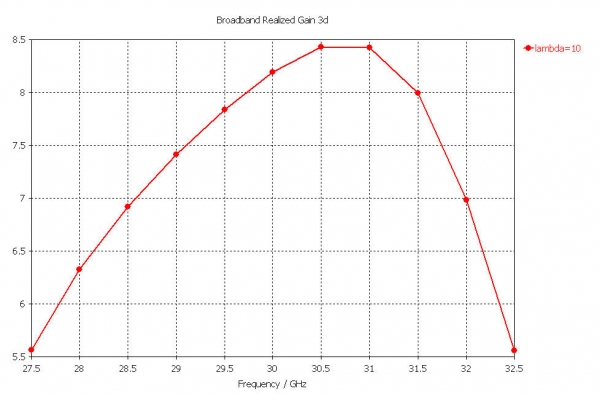

其宽带增益计算如下,约摸在30.5GHz与31GHz处的Gain(Realized Gain)最大,因此我得出了天线在某频带上的增益应该是与该天线的S11有关的,且谐振处的增益应该是最大的,因为此时辐射出去的能量是最大最多的。
以上是一些在CST中粗浅的研究分析,希望大家多指教。
这是我发帖的原因一,就是对于CST中两种不同增益的择用
具体的讲增益是在同一输入功率下,天线在产生最大辐射方向上的辐射强度与理想的全向天线在同一点辐射强度的比值。CST中输入功率为1W(各个频点上都是),因此宽带远场不必担心输入功率频谱有所变化。
这里研究了CST自带例子中的八木天线:yagi antenna
其S11见下,大致在30.5GHz处谐振。
其宽带增益计算如下,约摸在30.5GHz与31GHz处的Gain(Realized Gain)最大,因此我得出了天线在某频带上的增益应该是与该天线的S11有关的,且谐振处的增益应该是最大的,因为此时辐射出去的能量是最大最多的。
以上是一些在CST中粗浅的研究分析,希望大家多指教。
在谐振点处,也就是s11的低谷部分,天线谐振,匹配较好,辐射效率自然要高,增益大等
s11实际上反映了馈电处的反射信息,谷越深,反射越小,辐射效率增加,增益增加

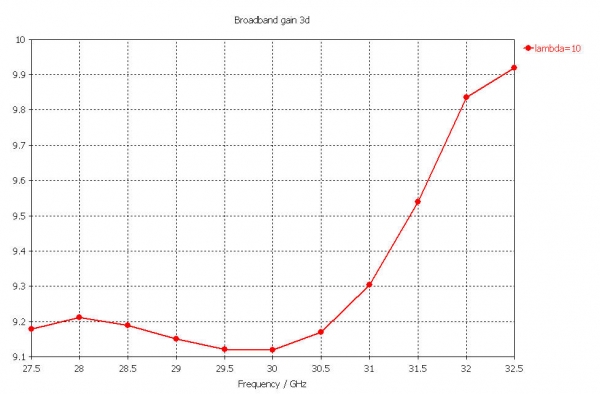

不过需要注意,如果选择的是IEEE Gain的话,则出现的是下面这张增益图
这是我发帖的原因一,就是对于CST中两种不同增益的择用
:9de
希望这个版块在小编的带领下能更专业,更关注细节问题,设计相关问题
尽力吧,只是快要做毕设了,忙的日子也许快要来了……
不过,刚刚的电视潜台词帖还真经典……
怎么说,我尽量帮红丽补偿吧,只是尽一份微薄之力
代表广大会员先表示感谢,也希望微网日后能官方展开一些互助性的合作
应该有关系啊!
