请教:HFSS仿真出来的power, beam area, gain是什么物理含义?
05-08
我画了一个不算太复杂的dipole天线,用Lumped port作为激励。

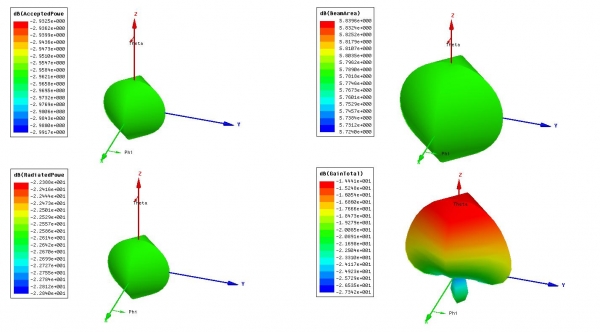

HFSS仿真结束之后,点击"HFSS","Results","Create Far Field Report","3D plot",这时候,分别选"RadiatedPower","Accepted Power", "Beam Area", "Gain Total",可以分别画4个关于power, beamarea, gain的3D曲线,如附件3D_3.jpg所示。
但是我不太明白,power, beam area, gain到底是什么物理含义?尤其是Far Field Report这个前提下。
power指的是在天线的远场的某一点,测量的辐射功率么?既然单位是dB,那么归一化的标准是什么呢?为什么3D图全绿的?辐射功率都一样么?
beam area指的是在天线的波瓣面积么?单位怎么能是dB呢?
gain total指的是在天线的远场的某一点,辐射的增益么?既然单位是dB,那么归一化的标准是什么呢?我记得关于gain的公式一共有两个,一个是Gain = P(theta,phi)/Pacc*4pi*r^2,另一个是(1-gama^2)*Gain_accepted = Gain_input。那么这个gain到底是哪个公式的gain呢?
谢谢!
问题提的好,也比较多,图形是绿色的,说明你的最大值太高,已经无法显示下面的值了,把最大值修改下
学习了,学习啦:48bb
谢谢!请问怎么才能调最大值呢?
学习了!
俺也是新手,正在学,在这也学习了! 学习啦 !哈哈!哈哈哈!:cacakiki3de
