教你如何设置CST MWS与Agilent ADS的静态连接

1. 在 ADS 中安装Design Kits（1）：

2. 安装 Design Kits（2）

注意：CST2008 和CST2006 两版本的路径不同：
CST STUDIO SUITE 2008/LIBRARY/ADS/CST_ADS_DK_1/ (2008)；
CST STUDIO SUITE 2006/LIBRARY/MACROS/MWS/ADS/CST_ADS_DK_1/ (2006)
如果CST 和 ADS 没有安装在同一台机子上，也可以将该文件拷贝到安装ADS 的PC 机上，再
按照相同的方法安装。
3. 复制 Agilent ADS Plug in
A）将CST STUDIO SUITE 2008\Agilent ADS Plugin\下的gem_CstCmptDLL29.dll 文件复制到ADS 安装目录bin 文件夹下（ADS2006A\bin）。
B）对于ADS2005A: 覆盖bin 文件夹原有的gem_CstCmptDLL29.dll；（建议将原有文件重名名为gem_CstCmptDLL29_bak.dll ）。
C) 对于ADS2006A，将bin 文件夹原有的gem_CstCmptDLL31.dll 更名为gem_CstCmptDLL31_bak.dll（备份）再将gem_CstCmptDLL29.dll 改名为 gem_CstCmptDLL31.dll。
4. CST MWS 中的设置（1）：利用Results->Template Based Postprocessing 打开后处理模板对话框。

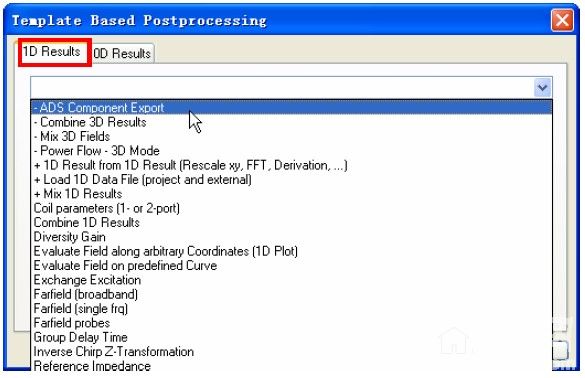

5. CST MWS 中的设置（2）：在后处理模板的1D Results 页面下选择：-ADS Component Export，以便将S 参量保存到本地数据库中。

6. 启动 CST MWS 项目求解-时域或频域

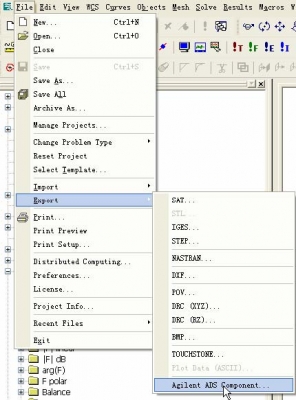

7. 计算结束后导出ADS 器件（1）：选择File-Export->Agilent ADS Component 导出ADS 器件。

8. 计算结束后导出 ADS 器件（2）

9. 导出成功后选择如下文件：
D:\Program Files\CST STUDIO SUITE 2008\Library\ADS\CST_ADS_DK_1\circuit\data选择生成的mdf 文件，将其复制到ADS 中相应的目录下。

10. ADS 中的设置：启动ADS，即可在ADS 中使用该MWS 生成的器件。

没怎么用过，大家试试看吧，回来交流下心得

细心的人可能会发现（在说我自己吗），看到最后一张图CST GmbH，就想到当年CST还是有限公司……现在已经成长到股份有限公司啦，即CST AG。
附：德国GmbH代表有限公司，AG代表股份有限公司，哪个大，不好意思，我想多数人有点金融知识吧

楼上最后一句话貌似嚣张了点…………

呵呵，cst商业化的味道有点重，不知道核心内容上有多大进展，期待中……
