S收敛标准的设置问题

05-08

请问:
s 收敛标准的变化会影响结果吗?影响多大?

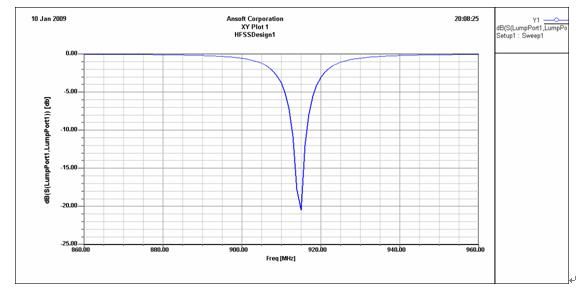

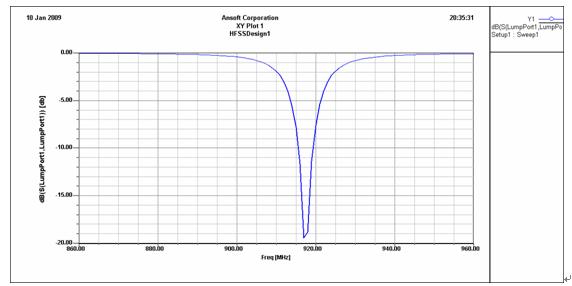

当我S设置为0.02和0.01的时候结果一样,但当设置为0.005的时候结果就变了,
到底应该相信哪一个呢?



理论上讲
deltaS的设置越小可信度越大
如果你非要在两个仿真结果中选一个较可信的出来
那肯定是0.005的这个设置要准点了
但是仿真的结果与实际的差别还是很大的
如果你确实想证明一下的话建议你:
完全按照实际建模
严格采用lamda/4的间距设置辐射边界
使用0.005或者更小的deltaS仿真
使用频段中尽量高的求解频率求解
然后将仿真结果与实际测试结果比较一下
这样有利于你提高仿真水平!

"使用频段中尽量高的求解频率求解"
意思是说中心频率设置大一些吗?

频率要和你的要求相关啊,并不是越大越好,要按照你的设计要求的范围来确定

我刚发的新贴上边就有中心频率的改变,引起结果很大变化,我都搞糊涂了,到底怎么设才是正确的,
00d44管理员大哥,你到我另一个贴上去看看吧,模型都是一样的

个人建议使用中心频率靠上的频点仿真
如果1-3G带宽,那么建议使用2.5G做求解

如果1-3G带宽,我一般使用3G来求解的

s 越小肯定是越准的
不过时间要花的长的指运算时间哈 一般0.01就足够了
中心频率如果用fast扫描的话最好是带宽的中心 这样最准哈

学习学习了 还有很多不清楚的。‘

可以设置多次收敛才算收敛,有可能是假的收敛。

我用hfss仿了一个耦合器,结果delta S=0.02与0.005的差别很大,多次收敛的结果也不一样,人工加密网格也一样,不知道那位大哥能说一下,hfss的精度到底能到多少分贝呢?我仿的耦合器的隔离端约-80dB。

你的这个隔离也要求太高了,嘿嘿,不知道你的频率是什么范围,频率太高,对尺寸太敏感。
