ADS库中 怎么没看见 0603封装的电阻电容电感啊。
05-08
小弟我在做放大器,但是在ADS库中 怎么没看见 0603 封装的贴片 电阻电容电感啊! ADS里面的这些元件的封装外面好象都没有吧,那做出的版图怎么实现啊,真是伤脑筋。 哪个大侠可是告诉我怎么办啊 。
你要确定你需要的元件买得到, 电阻电容电感要自己手工添加到库里,一些大公司比如murata都是提供ADS的元件库的.每个厂家以及同一个厂家不同系列的同一标称值元件在射频段表现得可能很不一样,所以一定要确定市场上有且买得到这种元件,再根据厂商提供的库去设计,一般IC的datasheet已经指明用哪个厂商哪个型号的电阻电容电感。
除了樓上先達說的方式外,, ADS也可以由使用者自訂任何 size with Pads components..

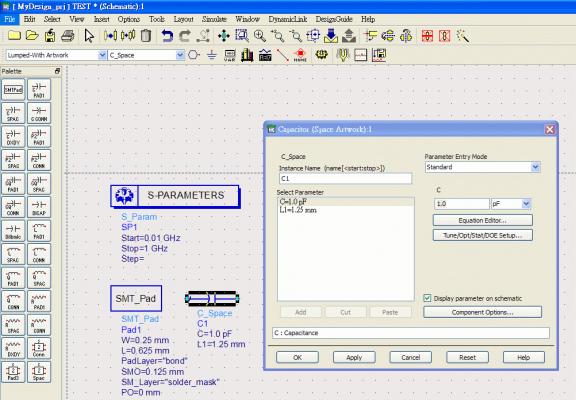

請見圖,,
SMT_Pad是什么啊?楼上大哥请赐教
smt_pad 应该是对含盘的定义吧 你可自定义0603 0805等等
还有ADS有可定义含盘的 电容 电感 电阻 自己设定 L S W 就行
还有有ADS自己带的SMT 电容 电阻 库
如果你是在momentum中加电阻的话,只要直接在里面画几个矩形,再把他定义成电阻也可以
学习了。谢谢楼上的讲解。
