请教滤波器的设计！

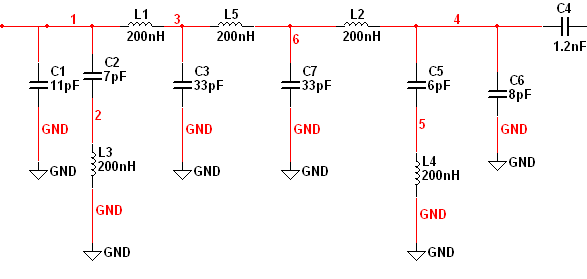

我是一个在读研究生，最近老师让设计个滤波器，时限快到了，可还没有头绪，遂到这里请高手指点一下。这个滤波器的电路图已经出来了，就是信号衰减比较大。如下图示，其中的电感值已经确定，都是0.2nH,现在就是要改一下各个电容的值。请高手给指点一下,不胜感激。（中心频率为150MHZ，带宽为10MHZ）

看不到图啊

图要通过附件上传上来，不能直接复制过来的～！

图看不到．请上传附件．

爱莫能助:hi

没图。不过我觉得你不应该先确定电感值，而应先确定电容值。

这样的软件多的是，先用小软件仿一下，一般得到的电感电容不是整数，这时把电容值调整到教研室有的比较接近的值上，然后再算一下，一般没问题
最后做的时候靠调试电感
我毕业设计板子上有七个你这样的滤波器 一个HIGH PASS TWO LOWPASS TWO BANDPASS

调试电感?难道是指拨线圈?也好，实验室不需要大量生产。
用3阶巴特沃思形式的第一节串联，将并壁变换到串臂，使用RF器件精度5%，电感用线艺0603cs系列就好。做出来的和仿的会一样/。
调滤波器我觉得还是改电容好些，大家觉得呢?

回头把我的毕业设计发上来
大家讨论下 调试还是不难的

请问你说的是这个中心频率150MHz，带宽10MHz的BPF吗?
我做了一个27MHz的BPF，也用了线艺的0603CS的电感，电感值有220nH和82nH的，可以使用。后来做了一个4MHz的，再用0603CS的和0805CS的电感，插损达到了10个dB，和仿真结果相差太远！
不知道在做几MHz~几十MHz的BPF时需要注意什么问题呢以及插损这么大是什么造成的呢?
非常感谢！
PS:听说专业做滤波器的都是先定电容值，然后再自己绕电感。
不过我做滤波器时间不长，觉得还是先把电感值定好，然后通过并联电容来调节容值比较方便一些！

我个人觉得先把电容定成通用电容,再定电感好些,我在单位做了三年了LC滤波器,一直都是这样做的

赞成先确定电容，再调电感
