关于谐振器耦合系数的计算
05-08

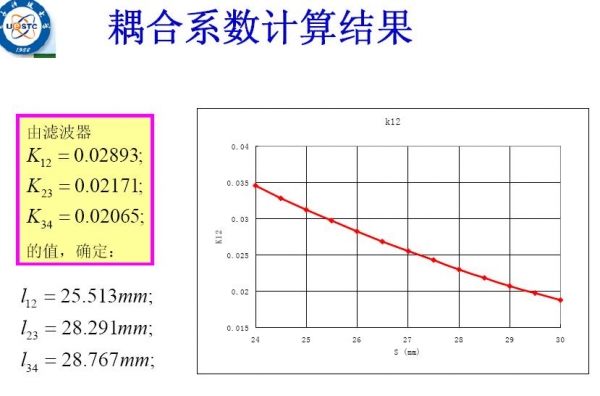

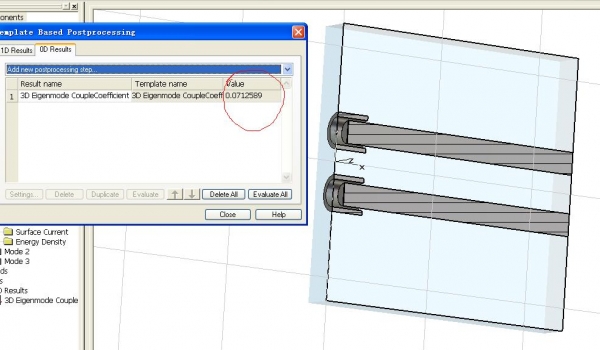

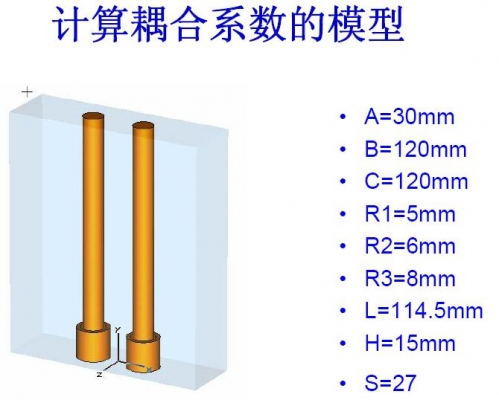

在贾贾宝福博士的<现代滤波器设计讲座>的例子,计算耦合系数,如图一所示,得到的数据如图二所示,可是,我的仿真结果怎么是耦合系数为0.07左右呢?按照k=2*(f2-f1)/(f2+f1),和(f2^2-f1^2)/(f1^2+f2^2)都算了,就是不对,利用CST得到的结果也是0.07左右。我的模型如图三。而只有单个谐振腔情况下得到Q值和谐振频率跟介绍的是一致的。将整个模型按照例子建模在HFSS下仿真跟介绍的也是一致的。我想请教下,按照k=2*(f2-f1)/(f2+f1),或(f2^2-f1^2)/(f1^2+f2^2)计算出来的数据还要经过什么出来才能得到0.025左右的耦合系数》?
晕死,这个S不是指两个中点的距离,是指两个谐振杠边缘的距离~~
自己知道了啊、呵呵
小编可不可以把这些课件全部上传一下
以前收集的掉了
谢谢哈
小编很强啊,我们都搞不出来呢
我都没有去仔细研究过这么模型,还是小编细心啊,但是好像耦合系数还是HFSS准写吧
牛人 小编 大牛
