请问如何在CST中对一个区域内的电场求积分?
05-08
如题,请问如何在CST中对封闭的一定体积内的电场求积分?特别是做对体积和表面积的积分?
激活选面工具,快捷键f,选中这个球面,作为积分面
object-face-创建一个数据面,作为积分面用
定义一个监视器,如需要对电场进行面积分,那就设置一个电场监视器
启动求解器,求解完成后Shift+P打开后处理模板,如下图所示,选择积分面,需要积分的分量(如果你设置了H监视器,Power Density监视器都可以此类推),即可得到你们需要的对于场的面积分

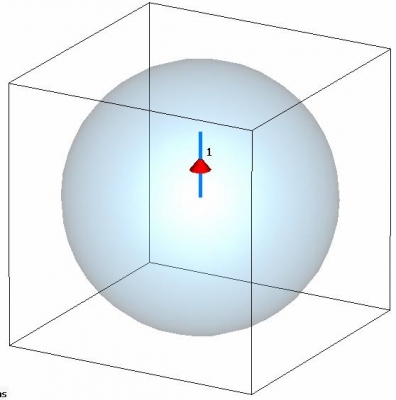

建立一个振子天线, 然后用一个真空球包住天线

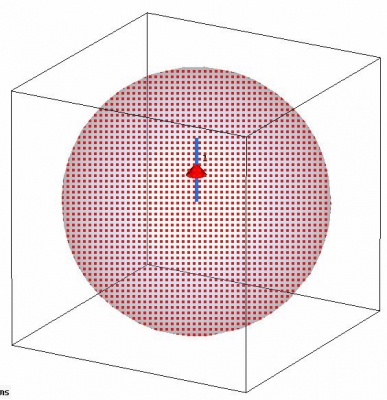

激活选面工具,快捷键f,选中这个球面,作为积分面
object-face-创建一个数据面,作为积分面用

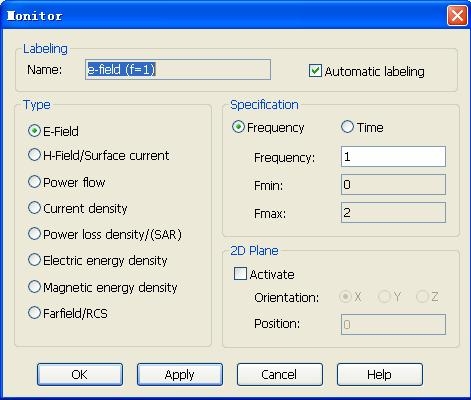

定义一个监视器,如需要对电场进行面积分,那就设置一个电场监视器
启动求解器,求解完成后Shift+P打开后处理模板,如下图所示,选择积分面,需要积分的分量(如果你设置了H监视器,Power Density监视器都可以此类推),即可得到你们需要的对于场的面积分
忘了 最后点击后处理模板中的Evaluate即可:19bb
好贴,有收获。
学习了
这个必须一定坚决地要谢谢二楼的。呵呵,非常有收获。
但是我的情况略有不同,我的结构不是完全封闭的表面,我只是想选择一定的体积,将这个体积内的电场求积分。这样的话应该怎么操作啊?
多谢,我学习到了,呵呵:27bb :29bb
照猫画虎可以,建立半个真空的球,然后选中这个半球的圆表面-这时不就是选中一个不闭合的曲面吗?
我想这样应该可以解决你说的对于不封闭的球面积分的问题了
再有问题随时上论坛交流啊 发现在最近CST板块还不够火热啊
谢谢2楼 学到了东西
好贴,绝对滴!
以后要多看到这种帖子~
