有没有人知道怎么通过smithchart算microstrip的阻抗匹配?
05-08
有没有人知道通过smithchart进行microstrip的阻抗匹配计算的详细步骤,或者有没有相关教程啊?

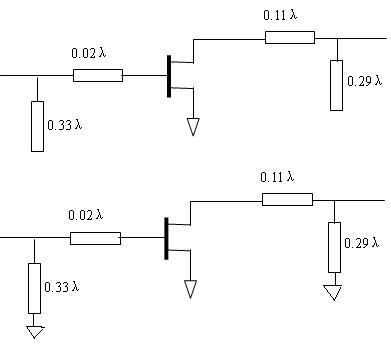

就像下图的结构的?
我十分困惑的是,匹配阻抗到50欧,想用下面的open或short stub结构,但是一直没有搞清楚怎么计算每一段microstrip的点长度?
有没有人帮帮我啊,先谢谢了!:9de
就像下图的结构的?
我十分困惑的是,匹配阻抗到50欧,想用下面的open或short stub结构,但是一直没有搞清楚怎么计算每一段microstrip的点长度?
有没有人帮帮我啊,先谢谢了!:9de
自己顶一下:21de
知道的能不能帮帮忙啊?我考试时要算得!:25bb

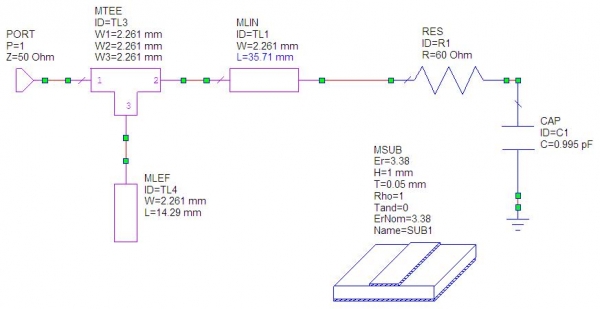

你匹配的时候,直接把负载阻抗用圆图匹配到圆图中心。也就是通常的50欧。
圆图工具里的help讲的还是比较详细的,
