怎么提高隔离度呀?

05-08
用CST仿真一个3级的一分二带状线功分器,频率到18G,仿真出来其他指标都很好,就是隔离度很差,只有-15dB。
看书上的理论,3级功分器的隔离度到-20dB是不成问题的,但我这个也差太远了吧。
请问可以从哪些地方提高隔离度呀?

谁来回答一下啊,帮小编顶!
谁来回答一下啊,

谢谢楼上的
可惜没有人来回答一下吗,给个提示方向也好的呀,多谢啦:4de

把你做的截图上传来看看啊!
我只用AWR做过
我看看

上传了,这样的图能看清楚吗?

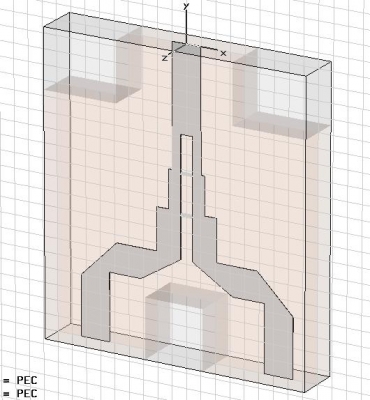

带状线结构的,用的Rogers的RO3003


忘记说明一下了,本来是按照3级仿真,但差的很远,就去掉了最后一级电阻。

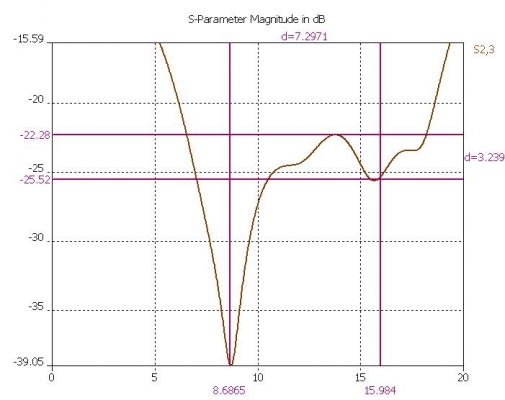

按照理论的三级阻抗和长度,稍作修改,但看到隔离最好的点在8.6GHz处。是否是因为中心频率偏低的缘故呢?
实际板子做出来也是,加两个电阻驻波还能看,加三个电阻驻波变得一塌糊涂了。
请问可以在哪些地方改进呢?


换一下电阻值试下,或者是你的两电路间的间隙太小,互耦较大。

you dao li thank you very much

其实可以使用3/4波长,甚至更长的变换器,这样你在使用隔离电阻的时候就不会靠的太近了。你可以绕远一点了。

you dao li

电阻怎么加。谢谢
