微带线作为传输线 带线阻抗如何计算
05-08
对于一个有双谐振频率的微带天线 使用带线和贴片天线连接 那带线阻抗计算时 使用哪个谐振频率?
唯一的代价就是仿真时间会稍微变长些……
不太懂!帮小编顶贴了!高手快来解答吧
看的那些带线阻抗计算 都是与频率有关的
如果我想设计一个50欧姆的带线 要根据频率 介质才能算出宽度 长度来
但是现在我有两个谐振频率 例如一个1G 另外一个2GHZ 那如果我用1GHZ的频率那么算出来的带线的长度和宽度是在50欧姆 可以和50欧姆的激励 匹配 但是在2GHZ下还是用的1GHZ算出来的带线的宽度和长度 那么带线的阻抗肯定不是50欧姆了 应该不会与50欧姆的激励匹配 我想了解的是 我应该怎么选择带线计算时所用的频率 是就低频还是就高频 还是折中 还是说 带线阻抗的计算与频率无关
希望我讲明白了
折中吧 要使1-2GHZ 都匹配到 史密斯圆图 50欧姆附近 。 我也学的时间不长,希望高手指点
有没有高手帮忙解决下 [g:17] [g:17]

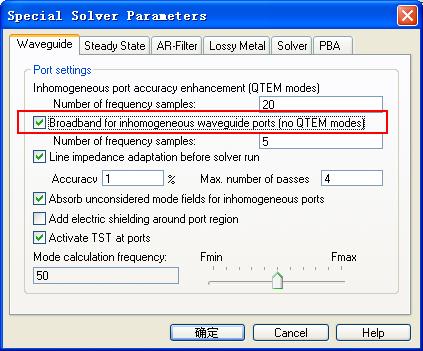

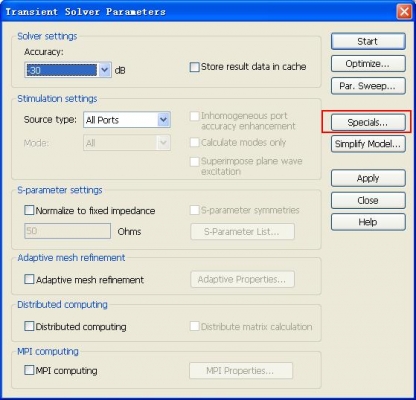

估计你的传输线是色散的(就是你的方针频率改变的话,端口阻抗值会变化)勾选以下选项CST会在各个频点分别做端口阻抗匹配,也就是说你选择了broadband for inhomogenous waveguide ports之后,然后将下面的采样点个数稍微设得大点(只要采样到1GHz和2GHz),就可以对这两个频点下的端口阻抗分别做自动匹配
唯一的代价就是仿真时间会稍微变长些……
微带线的特性阻抗一般和线宽的相对电长度没太大关系(就是说特征阻抗在固定物理尺寸下一般和频率弱相关),如果介质板厚度和线宽的物理尺寸都不变,就算是频率差几倍基本上特征阻抗都是稳定的(zeland 之类有提供类似的计算工具)
