为什么串联的microstrip line没有让阻抗绕圆点移动?
05-08

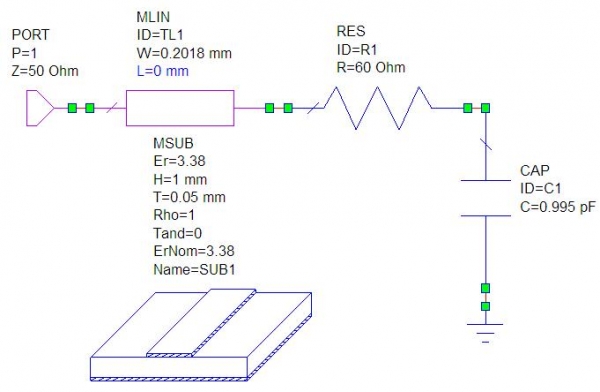

如下图串联的microstrip line,ZL=60-80j。

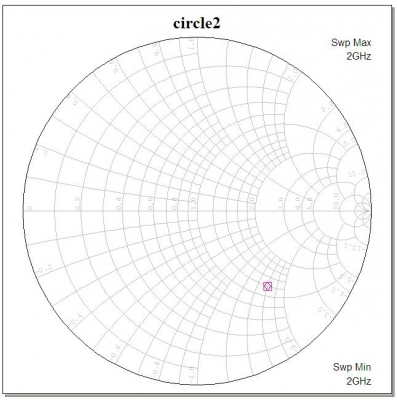

microstrip line 长度为0时,Z(1,1)在1.2-1.6j,如下图。

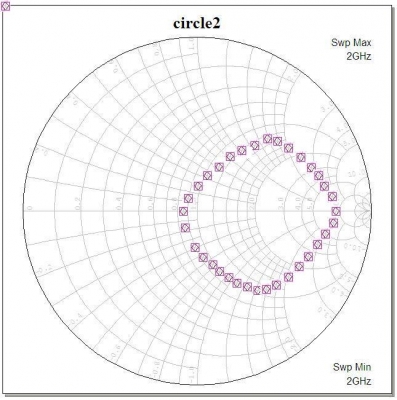

microstrip line 长度增加后,Z(1,1)的变化轨迹,我画得不好,应该是个圆,如下图,但是轨迹的圆心不再smithchart的圆心。
但是,串联的microstrip line应该让阻抗Z(1,1)绕smithchart的圆点移动啊?为什么仿真的结果是绕着2.0+0j的点移动呢?
microstrip line 长度为0时,Z(1,1)在1.2-1.6j,如下图。
microstrip line 长度增加后,Z(1,1)的变化轨迹,我画得不好,应该是个圆,如下图,但是轨迹的圆心不再smithchart的圆心。
但是,串联的microstrip line应该让阻抗Z(1,1)绕smithchart的圆点移动啊?为什么仿真的结果是绕着2.0+0j的点移动呢?
你算一下传输线的特征阻抗;
1)smithchart 的特征阻抗,你定义的应该是50ohm;
2)传输线的特征阻抗应该在100ohm以上;中心在2.0附近应该符合预期。
3)具体的轨迹肯定是不是圆容易推导;可以对输入阻抗的公式做变换;定量分析。
谢谢,是传输线的阻抗不对,我知道了。:29bb
