CST怎样查看轴比

轴比不就是选Axial Ratio吗?你把图的形式由3D转换为Polar形式就可以看出来了

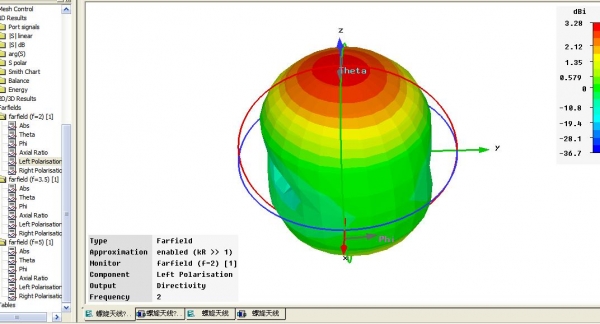

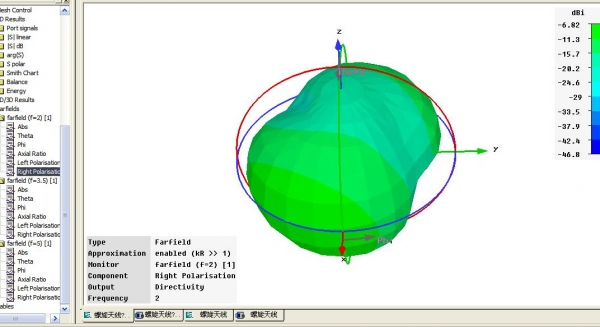

就是啊，你现在看到是三维图，你可以变成二维笛卡尔坐标系下的图形

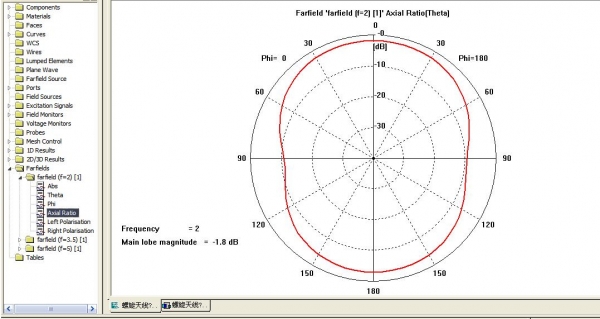

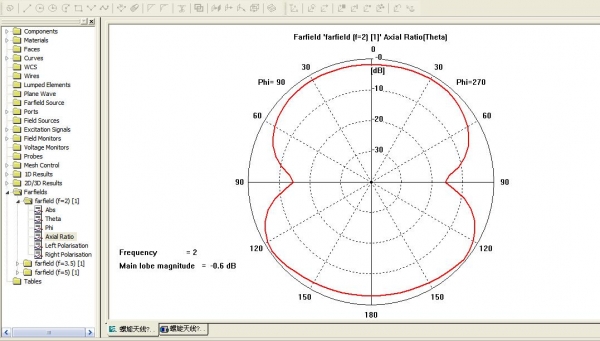

怎么看呢?PHI有0度和90度，出现两个如下图形，怎么读出轴比?

在笛卡尔坐标系下查看，轴比只能查看某个面的轴比，也就是我们通常需要的0度和90度的轴比信息，这也是工程上比较关心的两个平面，根据需要也可以查看其它平面的轴比，工程上一般要求轴比小于3dB即可，高一些的要求是2dB，甚至是1dB

还是看不出来呀，急死了，到底该怎么看呢?

你把测量线打开，察看下3dB带宽，就能初步描述你的天线轴比性能了。

想上来说说，发现好人这么多。

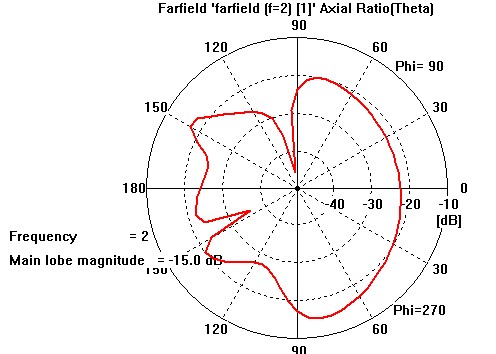

我的这个是不是-15.0db啊！那也太小了吧?

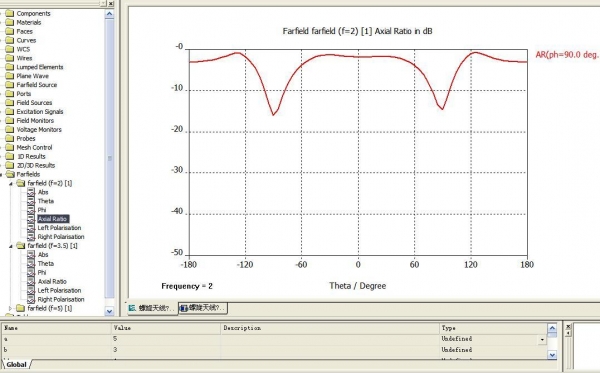

在笛卡尔坐标系下看更直观，不过这样也可以
从图中看是如此，一般考察轴比的工程上另一个重要参数就是3dB带宽有多少度的范围

哦，谢谢老大解答 。我:29bb

学习中------------------------

轴比和3dB带宽是个非常重要的参数，谁有这方面的专业解释和定义可以贴出来.. 多谢了 我也需要 呵呵 正在学习中：8de

请问要是想看轴比带宽---横轴：频率，纵轴：AR(dB)，应该怎么看?谢谢
