为什么FET仿真时没有接DC偏置电路,也有仿真结果呢?
05-08
为什么FET仿真时没有接DC偏置电路,也有仿真结果呢?

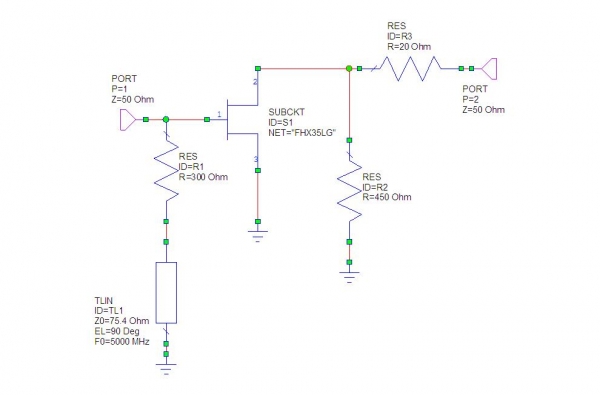

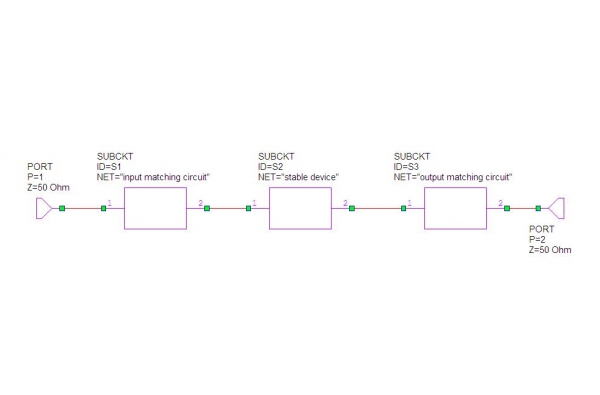

像上图中的Stable device中的FET没有DC偏置电压,请问为什么还有仿真结果?
像上图中的Stable device中的FET没有DC偏置电压,请问为什么还有仿真结果?
ADS仿真软件使用的s2p 文件,里面的S参数是在一定的偏置条件下的,在做sp模型仿真时,所以就不用加偏置电路;如果做pb模型仿真,需要加偏置电路
这个在ansoft designer里面好像还是和ADS里一样哈
那大信号的pb模型是如何实现的呢?
是一个文件吗?就像s2p吗?
s参数计算时主要考量其线性射频特性,就好像高频电路里直流分析和高频等效电路也是分开的一样。
