FEKO:平面波在PoseFEKO中显示的问题!
05-08
RT!
现上传3张图片,

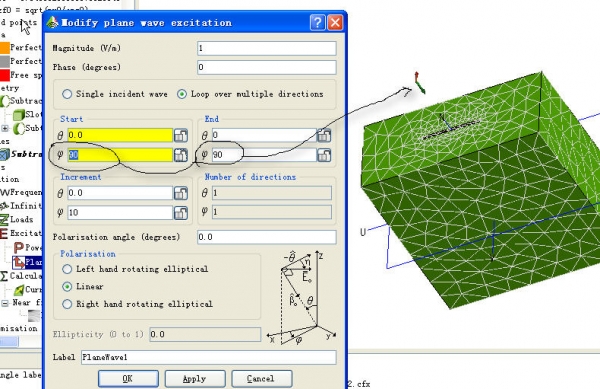

我设定的平面波是延-Z方向传播,振动方向延-Y方向(其实延+Y方向也一样)!见图片1
不明白的问题在图片3上有说明!
现上传3张图片,
我设定的平面波是延-Z方向传播,振动方向延-Y方向(其实延+Y方向也一样)!见图片1
不明白的问题在图片3上有说明!
高人都去哪里了?
哎,忙点好啊!

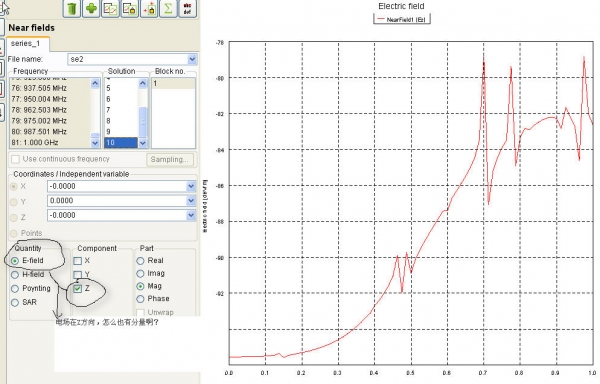

请注意,图二和图三纵轴的单位。一个都-70多了,那么小
那应该选择那个分量来看呢?
我指的是:平面波通过slot耦合进入腔体中去,那在腔体内部,比如说中心点吧,观测到的场强要看那个分量呢?(Ey符合我的想法,Ex和Ez都不符合)
前提:我设定的平面波(在自由空间中)是延-Z方向传播,振动方向延-Y方向
还就平面波入射来说,其传播方向和入射方向都不变!
那么我怎么看哪个E的分量对应入射场、散射场和总场呢?
图3中的纵轴数值虽然很小,但如果公式化到屏蔽效能上的话,SE值也很高啊!
没有total E么?好像有吧,就算不能的话,一般计算极化方向的就可以了,其他方向会大?
散射场,我可以理解成看Ez和Ex分量就可以吗?
散射场是怎么形成的啊?
是指我们一般理解中的反射场吗?
既然垂直入射,那反射场不是也应该在Y方向吗?那么散射场不也应该只在Y方向吗?
哎,这些问题好迷糊啊
