螺旋天线3D图的问题!请教,非常着急!

05-08
不知道为什么,增益,S11图都不难调,就是调不出来螺旋的波瓣!不知道是受什么影响!请教,非常着急!

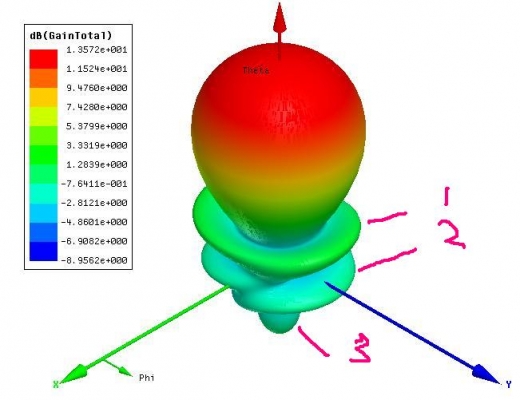

我的3D图只有上半部分那个球,和3
就是调不出来1,2部分,另外不知道1,2部分有什么用?

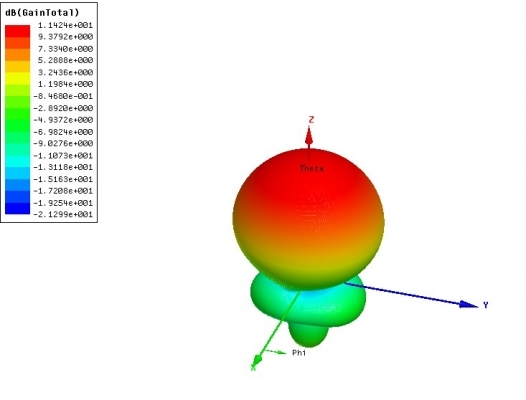

这是我自己的3D图,不知道为何,总是不能弄出上面的


试着把radiation box尺寸增大(四分之一波长以外)同时把角度theta分辨率提高看看

调出来又有什么用呢?这些副瓣受安装环境的影响很大,测量时根本测不准,只要你关系的增益,驻波,主瓣宽度够了,就行了嘛

2.4g小尺寸定向的!我的天线只有9CM。是不是螺旋天线不一定非要图1那么多波瓣?
楼上的意思是螺旋天线并不需要像图1那样么?

天线用主瓣接收、发射信号,副版进来的东西是干扰,只要副瓣电平够了,就能把干扰抑制在一定水平,不需要对副瓣的具体形状严格规定,

天线用主瓣接收、发射信号,副版进来的东西是干扰,只要副瓣电平够了,就能把干扰抑制在一定水平,不需要对副瓣的具体形状严格规定,

明白了,那就是说我的也可以用在2.4g?
