示波器的基本结构
05-08
示波器主要由示波管、(Y轴)垂直放大器、扫描(锯齿波)信号发生器、(X轴)水平放大器及电源等部分组成,其结构框图如图6所示。

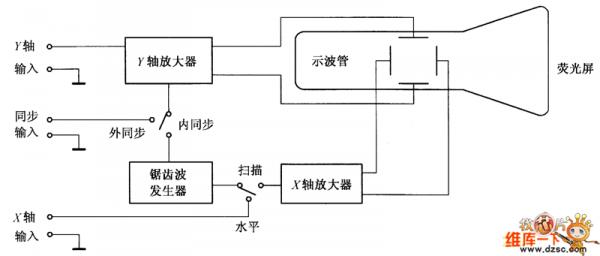

图6 示波器基本结构示意图
1.示波管是示波器的核心部件,它主要包括电子枪、偏转板和荧光屏等几个部分,如图5所示。示波管的电子枪包括灯丝、阴极、控制栅、第一阳极和第二阳极。阴极被灯丝加热时发射大量电子,电子穿过控制栅后被第一阳极和第二阳极加速和聚焦,所以电子枪的作用是产生一束极细的高速电子射线。由于两对平行的偏转板上加有随时间变化的电压,高速电子射线经过偏转板时就会在电场力的作用下发生偏转,偏转距离与偏转板上所加的电压成正比,最后电压射线高速撞在涂有荧光剂的屏幕上,产生可见的光点。
2,y轴放大器把被测信号电压放大到足够的幅度,然后加在示波管的垂直偏转板上。Y轴放大器还带有衰减器,用来调节垂直幅度,确保显示图形的垂直幅度适当或进行定量测量。这部分也称为y通道。
3.扫描信号发生器产生一个与时间成线性关系的周期性锯齿波电压(又称为扫描电压),经过X轴放大器放大以后,再加在示波管水平偏转板上,X轴放大器也带有衰减器,其作用于Y轴所带衰减器相同。这部分也称为X通道或扫描时基部分。
图6 示波器基本结构示意图
1.示波管是示波器的核心部件,它主要包括电子枪、偏转板和荧光屏等几个部分,如图5所示。示波管的电子枪包括灯丝、阴极、控制栅、第一阳极和第二阳极。阴极被灯丝加热时发射大量电子,电子穿过控制栅后被第一阳极和第二阳极加速和聚焦,所以电子枪的作用是产生一束极细的高速电子射线。由于两对平行的偏转板上加有随时间变化的电压,高速电子射线经过偏转板时就会在电场力的作用下发生偏转,偏转距离与偏转板上所加的电压成正比,最后电压射线高速撞在涂有荧光剂的屏幕上,产生可见的光点。
2,y轴放大器把被测信号电压放大到足够的幅度,然后加在示波管的垂直偏转板上。Y轴放大器还带有衰减器,用来调节垂直幅度,确保显示图形的垂直幅度适当或进行定量测量。这部分也称为y通道。
3.扫描信号发生器产生一个与时间成线性关系的周期性锯齿波电压(又称为扫描电压),经过X轴放大器放大以后,再加在示波管水平偏转板上,X轴放大器也带有衰减器,其作用于Y轴所带衰减器相同。这部分也称为X通道或扫描时基部分。
本科上电子技术基础的时候好像学过,O(∩_∩)O~,现在基本能穿起来了,呵呵
