昏倒了,算完了report里面怎么找不到输出S参数的那类?
05-08
刚刚开始学,画了一段微带线,介质层,导体层,空气层,地层都有,2个50欧的port在微带线2端,想计算一下这段线的S21。

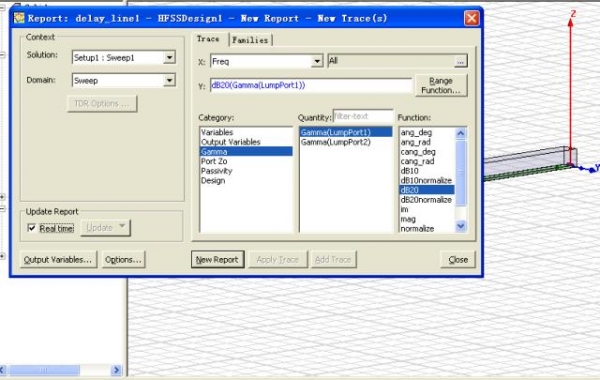

结果算完了,点击results,create modal solution data report,Rectangular Plot,里面没有找到S参数。
请问大侠是啥原因,谢谢
结果算完了,点击results,create modal solution data report,Rectangular Plot,里面没有找到S参数。
请问大侠是啥原因,谢谢
你在求解设置时把solve port only给打勾了吧
是的
去掉勾的话,好像要设置adaptive solution。这一般设多少呢?
谢谢
先按默认设置应该没问题的
可以了,谢谢
学习了,谢谢!顶!
我做的时候也不太明白,有时有S参数有时没有,现在明白了,谢谢了
!
这个问题倒没注意,呵呵,受教了!
