CST中频率设置中的频率是指什么频率?

05-08
做过一段时间的仿真了,现在突然发现对这个频率的设置概念很模糊,设置中有fmin和fmax,但不是很清楚这个频率究竟指哪种意义上的频率,仿真的时候只管设置了,而忽略了其意义。请各位朋友指点一下。

但不是很清楚这个频率究竟指哪种意义上的频率
不懂你这句话什么意思?

应该是你仿真工程的频率范围吧!

嗯,就是仿真的频率范围,一般可以设置成工作频段范围,根据仿真需求适当调整,因为用的是时域求解,一次求解即可得到所有信息

嗯 补充一句 一般指的工作频率就是整个频带的中心值 打个比方 频带范围设为2-10GHz的话,那工作频率就是6GHz:9de

对于这个问题,我还是存在疑问。
如楼上所说,6GHz是工作频率,那请问这是它的采样频率或者是其他什么性质的频率等等?
不清楚这个频率的性质是什么?
谢谢各位!

如果你用频域来算的话,那就和hfss类似了,但如果用时域来计算的话,则是以一个连续波激励,然后一次仿真后就带有各个频率的相关信息了,这个是和频域不同之处,因此如果设置的频率范围除了要包含自己的工作频率外,还要考虑计算速度等综合因素

谢谢00d44 。

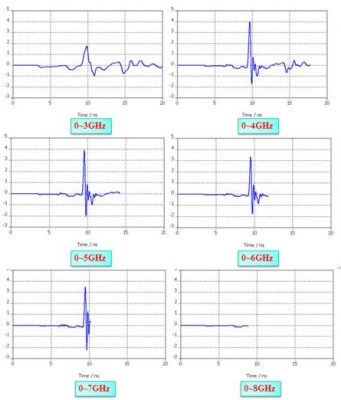

请看下图,所得的波形是在同一模型同一剖分结构下同一位置的Voltage Monitor值,只是对频率范围做了调整。疑问出现在0~7GHz和0~8GHz两个上面,可以看出波形基本上不能完整的出现。
我对这个的理解:借鉴了XFDTD的分析方法,对于同一模型同一剖分方式,那么由剖分方式所决定的最高频率也就确定了。当信号的工作频率与最小频率与最大频率二者之间的中间频率接近时,那么得出的结构将是最完整的,否则会出现一部分波形没有意义,即显示不完整的情况。
请各位朋友也帮忙分析一下,谢谢!


频率的设置是由你仿真的结构实际工作频率和带宽确定的,比如,你的结构工作在9-10GHz,仿真时应该把fmin<9,fmax>10GHz,至于具体多少就得考虑到精确度和仿真时间的问题了。还有时域仿真,就是用你设置的频率将高斯波调制到你要的频带内进行的。

乍一看你的贴图,确实没搞懂什么意思,我大体分析了一下,你的结构不可能对全频段响应,你可以将仿真完成,然后看电场的频谱,我想应该是一样的。

CST中的频率设置我不太清楚,但是我用HFSS发现过类似的问题。使用1-30GHz范围,0.2GHz一个点的结果和使用1-10GHz范围,0.2GHz一个点的结果在1-10GHz的范围内不能重合。
经过讨论,发现软件很难在宽频段中保持准确,所以我们仿真时需要分段,如仿真1-30G,分为3段仿真1-10G,9-20G,18-30G。然后显示时将各段显示在一张图上,图形连续的话我理解仿真比较准,不连续就将断层修改到连续的位置,保持3段连续
