请教一个关于激励的问题

05-08

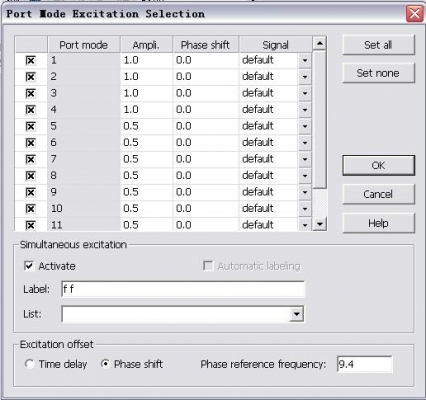

cst在采用!T求解器时,计算时,会有如下的图:


请问一下,这个激励信号的幅度和相位指的是信号场强的幅度和相位呢还是信号功率的幅度和相位?
因为我现在调了一个双圈的圆环阵,第一圈和第二圈的信号幅度比为1:0.5。相位同相,现在要调它的馈电网络,这个时候就要知道各个端口的耦合系数,设馈电总端口为1端口,第一圈(4个单元)的端口分别为2,3,4,5;第二圈(8个单元)的端口分别为:6,7,8,9,10,11,12,13;所布阵列结构对称,第一圈各单元的耦合量相同,第二圈各单元的耦合量相同,请问:此时的s21与s61应为多少呢?

请问一个关于激励的问题
谁替小编帮帮忙?

这个,没有注意过····

默认的1是指信号的峰值功率为1根号瓦,有兴趣可以在定义端口的窗口中点击help可以查到相关链接
