希望版主能给解答一下关于HFSS中wave port和deembed的问题

这是在微波仿真论坛见到的一个帖子！希望小编能给解答一下
1、在终端模式下的wave port的Ports and Terminals是分别设置的，这样做有什么优点呢，我在设置的时候总是出错，提示导体过少或是一个导体上不能设置多个终端一类的问题，让我很困惑
2、Deembedding的含义。Deembedding的意思是在原有的传输线的基础上增加其传输长度么?这种条件的增加只能作用于平面线或者波导么，如果我想用它增加螺旋天线的长度是否可以呢?Deembedding的结构是铜属性，并且受到辐射源的影响，那Deembedding的部分能否将辐射也计算在内呢?还是只能处理传导的部分呢?
3、波端口直接加在双绞线上了，没有先接一段均匀线消除高频是那个什么高次模式什么的，对我的结果是否有影响呢?
4、差分对。我在帮助中有见到相应的设置，但我却没有弄清楚它是如何与实际的情况对应起来的，我在HFSS10的FULL BOOK中见到了一个差分的例子，那个是使用积分线定义的，箭头的起始端在一个地平面上，我无法将积分线和端口与终端分离的形式对应起来，而且，箭头的其实端一定要在某个物体上么?如果悬空的话是否可以呢?

好难呀不懂！

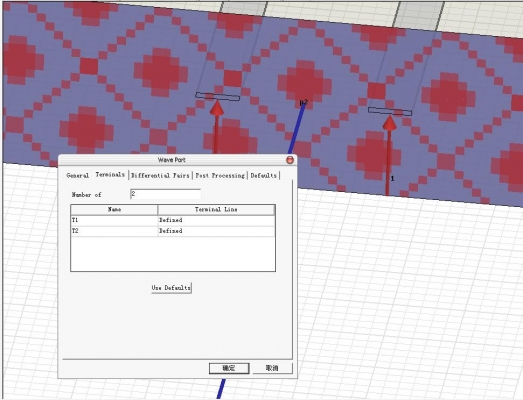

第一个问题：你在设置port时，每个port要设置两个积分线，所以要如下图1设置，就可以正确设置端口了，结果是两个port，4个积分线
第二个问题：De-embedding（去嵌入技术），因为是均匀传输线，所以不需要对1000mil的长度进行全面仿真，可以将模型缩减到100mil，并利用去嵌入技术把900mil嵌入到端口内
第四个问题：端口的积分线代表电场或电流的方向，电场流向物体然后再传输来流动的，形成一个循环，你不把它设置到物体上是表示什么意思呢?
至于第三个问题：考虑中
以上是个人看法，不知道对不对，呵呵
：9de

第三个问题：波端口不是真正存在的端口，它建在物体上是默认传输到端口上的是50欧姆传输线
所以，我们仿的时候也不能都考虑到，如果真要什么都考虑，估计仿真一下要好几天呢

谢谢小编的回复！请问如果是多对差分线怎么设计呀?比如图1所示是dvi连接器结构，如果要仿真其中6对差分对是不是如图2所示那样的端口激励方式?

图1 连接器结构图

图2 激励方式

图2可能看不清26个针中
激励的3个差分对为1，2针 3，4针 5，6针，请问这样的激励方式对么?
另外假如是7个差分对为1，2针 3，4针 5，6针
14，15针
26，25针，23，24针，21，22针这样的激励该怎么画呀?

另外，对于去嵌入式你的解答我回去做过，因为最大求解的迭代次数设置为20不够，还没有收敛，要设置成50次，在其他不变的情况下发现用去嵌入式的方式求解的结果跟用1000mil不用嵌入式的结果不一致，其中有一条曲线的差别比较大，是不是去嵌入式的方式?还是我做的不对?不知道小编做过没有?

其实我没有做过差分对，不过例子上显示差分对是平行的积分线，自己感觉你的激励画错了
