波导功分器
05-08
要求8路,从一根波导分出来,如何保证相位和幅度的均衡性好?如何拓展带宽啊?如何保证每路的隔离度好啊?
小编去IEEE搜下multiport 和 power divider,应该有很多文章吧
呵呵,看过了比较波导的,一般都是微带的。
波导公分关键是要调整好匹配和等公分,这个应该有很多文献介绍的,你可以试试看
好吧那就关键词里加上waveguide~:9de

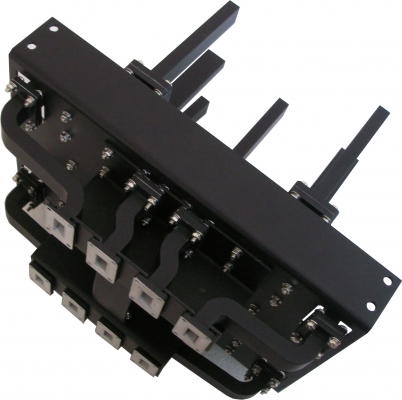

我有成熟产品,如果感兴趣可与我联系,我的QQ: 41822020,电话:13810755301
牛啊,这个东西不错,有没有技术指标
想到加工波导天线,头就大,要求太高了。
波导功分器一般实现不了隔离的,因为他是一个无耗的网络
9楼得很对,理论很扎实呀,人才呀,向你学习
要想实现一定的隔离度,可以考虑3db电桥;多开几级耦合结构就可以展宽带宽了。
但是我觉得对于波导结构,当频率很高时,仿真是一回事,真正画机械图又是一回事

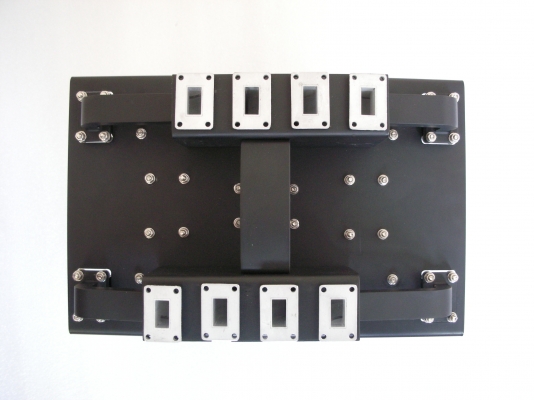

6楼的器件秀气,象是舶来品,法兰看起来是非标的,3级魔T结构,要配7个匹配负载,成本不低!:4de
