巴伦的设定?
05-08

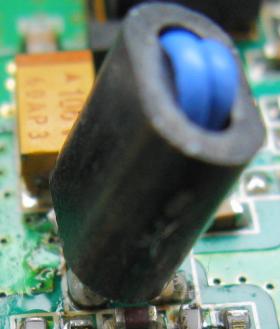

这个巴伦是怎么回事啊
在如果我的传输线长10mm,传输线中介质为聚四氟乙烯,Er=2.7,传输线的特征阻抗为25欧姆,
工作在100MHz~1GHz的巴伦是否设定如下,但是其感应系数"”AL"“怎么确定?
在如果我的传输线长10mm,传输线中介质为聚四氟乙烯,Er=2.7,传输线的特征阻抗为25欧姆,
工作在100MHz~1GHz的巴伦是否设定如下,但是其感应系数"”AL"“怎么确定?
高手呢,呵呵
Wa,知道怎么办了,谢谢,下次还清多指教
依據 ADS的 help內說明 ;
=======================
Lc = N2 × AL
A(f) = A (for F = 0)
A(f) = A(F) × root mean square (f/F)
=======================
**** A的單位是 dB/unit length <= 沒指明mm? cm? m? mil?
所以, 當仿真頻率 = 量出或計算出,金屬線衰減值(A)*當時的頻率(F)時,
(引用你圖中的值) 這時 AL= 0.1 dB * 10mm
所以 AL=1 dB/mm (這裡單位長度是mm ?),因為這涉及到材料與磁性材料的互感效應轉換方程式 ,如何轉成 nH ? "很抱歉我不會"..:4de
但是...
如果你直接用 LC meter @ 1GHz所量測到的電感量值帶入 AL 則肯定是最準確的做法!
赞一个,还请有经验的人士来解答啊
balun接口的阻抗方针的定义很麻烦啊
今天问一个朋友,说是40的磁导率,50欧姆、八分之一波长的电缆,为什么他也不知道
应该找一个学微波理论的人来讲讲,
