单圆锥的馈电问题
05-08
问题:使用同轴传输线做波导,尺寸:(内导体外直径2mm,外导体内直径7mm,阻抗75欧姆),内导体与圆锥相连接,圆锥母线长30mm,锥角60度。频率是3G到11G
仿真时存在的问题:波能在同轴线中传输,但到圆锥的时候就没有了,不是沿着圆锥表面以球面波的形式继续向前传播。

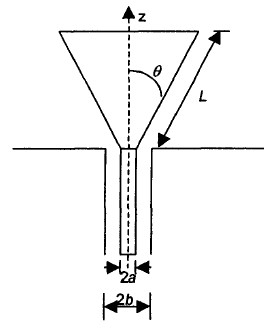

请问如何才能得到附件中期望图的样子,谢谢!
仿真时存在的问题:波能在同轴线中传输,但到圆锥的时候就没有了,不是沿着圆锥表面以球面波的形式继续向前传播。
请问如何才能得到附件中期望图的样子,谢谢!
调一下锥角改善一下输入阻抗,锥角越大输入阻抗越小。
