pin管建模?
05-08
pin管在ads中怎么建模仿真出来的才准确,一般我是设置正向电阻和反向电容,看一些资料还要设置反向电阻,但是仿真出来的都不准确,大家是怎么设置的?
有些微波电路计算软件的例子中有。
谢谢,请问你用的是什么软件,例子里有开关仿真的吗?
纯开关仿真的例子好像不多,ansoft老版本的电路计算软件serenade里有移相器的设计方法,建议你根据上面的电路自己搭一下,会收获更多,开关计算还是比较简单的。
另外你使用的器件的应用指南上应该也有。
多用google,学习关键词查找。
多谢小编,其实我要的也是点石成金的那根手指。
这个问题也困扰我很久了

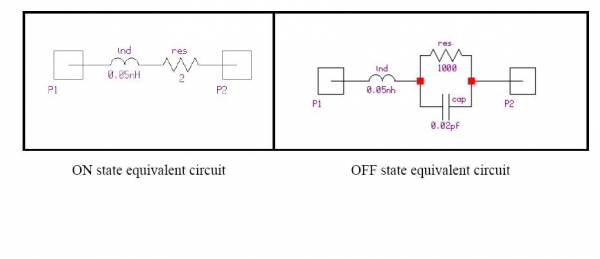

实际上正向用电阻反向用电容的仿真还是比较准的
但是我想要能仿瞬态的二极管模型,好像没见过相关资料,唉
