HFSS中Drude模型参数
05-08
HFSS中Drude模型参数是怎样设置的?我想做一个关于金属球方面的仿真?
Assign material的时候选择add material设置自己的material, 接着选择set frequency dependency, 再选Enter frequency dependent data points
这些data point可以用matlab先算好再copy进去
这是v10里面的笨办法,不知道v11里面有没有更好的option
drude模型是等离子体阿 这和金属球没关系吧
金属在光频段是等离子体
没有像CST那样直接支持drude model输入,可以自己设置新材料,把用matlab计算好的对应drude的permittivity实部和虚部导入
谢谢小编,我是新手,不知道怎么导入,还希望小编勿吝赐教!

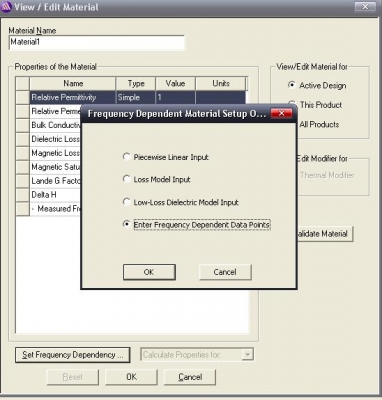

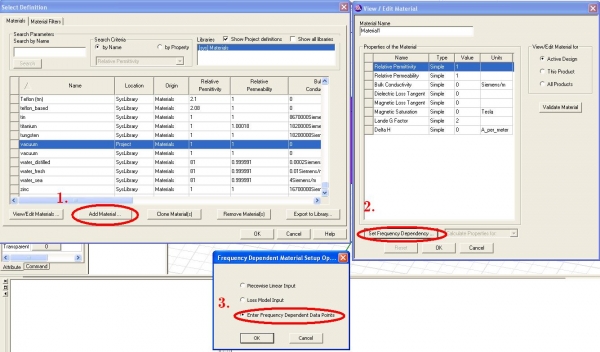

Assign material的时候选择add material设置自己的material, 接着选择set frequency dependency, 再选Enter frequency dependent data points
这些data point可以用matlab先算好再copy进去
这是v10里面的笨办法,不知道v11里面有没有更好的option

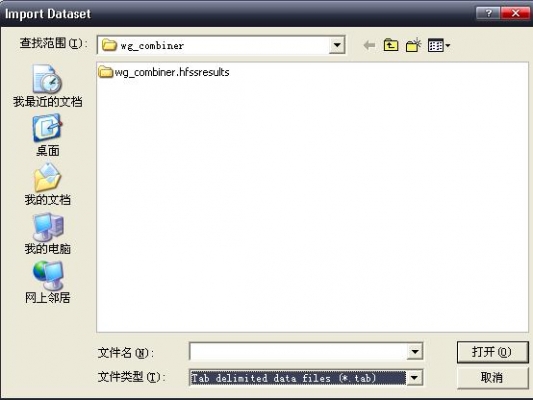

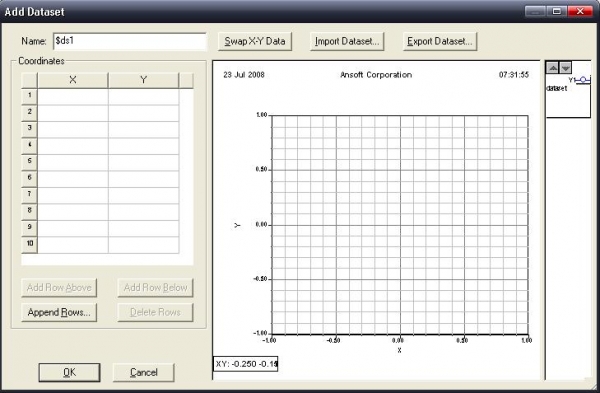

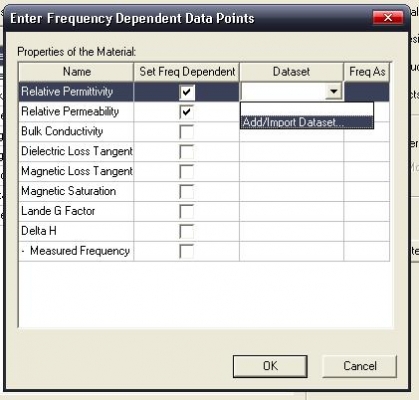

HFSS11处理方式
HFSS11处理方式
HFSS11处理方式
HFSS11处理方式
drude模型是在时域计算方法中使用的一种模型。而对应频域方法中,要使用介电常数随频率变化的模型。
但我在S参数计算时,HFSS的值常常算出大于1,没办法,对于金属在可见光频段(介电常数实部为负)我就只用CST MWS来仿真了。不知道各位有啥好主意
