是否能在momentum里面画的图形上的任意一点接port端口?比如一个圆上任意一点?

05-08
是否能在momentum里面画的图形上的任意一点接port端口?比如一个圆上任意一点?

可以 !
不過你的 Port Editor 就只能使用 internal Port, 不能用 Single Port.
切記!

感谢回复!如果在这任意一点开的端口上我想并联电容接地,internal port 和 signal port 有区别吗?谢谢

single port 是邊界端口, internal port是界內端口..
簡單的說 :
single port =
CST waveguide port,
internal port =
CST discrete port,

多谢foxman,再请教一下,把momentum里面的微带作为器件作为n端口网路拉入电路仿真,这时的端口定义成signal port 还是 iternal port?如果只在momentum里面进行仿真微带电路的S参数,是否用internal port就行了?谢谢!盼望高手解惑!

ADS 允許n端口拉入电路仿真,,这时的端口定义成single port 或internal port都行..
"只要你在對的地方放對的端口"!

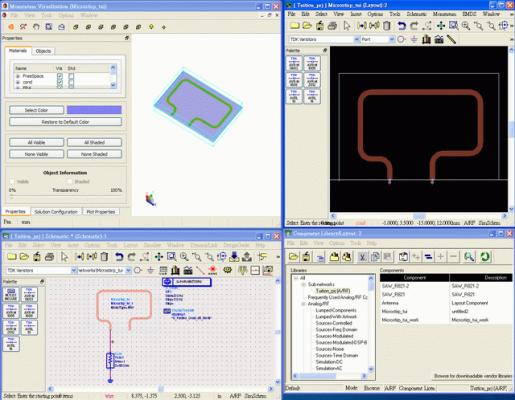

ADS, Momentum協同仿真


感谢foxman!如果我在你画的这条微带左右的边沿上任一点放个internal port,用来加电容接地作匹配,这样行吗?感觉好像不太对,port定义是50欧姆,岂不是引入了电阻进行匹配?

在ADS中,port被當成是儀器的port,是標準的特性阻抗 50歐, 你可以使用port editor來更動特性阻抗值,可以是"共軛複數".

原来如此,非常感谢foxman!
