想问下微波滤波器与电路原型有什么关系
05-08
好多滤波器的设计文献,都是从低通归一化到带通,得出电路模型.之后再设计微波结构.我不明白什么意思,请指教一下,谢谢.下面是我做的不知道有什么关联.
根据高通或带通的指标，由最基本的低通转换到高通，然后通过一些微波原件来实现电路中的图示

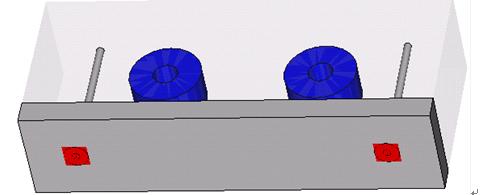

上面的LC电路是根据低通原型电路得到的原始LC带通滤波器电路.如果将低通原型先变换为带有J或K变换器低通原型.J或K变换器充当耦合机构.再将此低通原型转换为带通结构.你提供的腔体滤波器模型就清楚了:圆柱等效为LC并联谐振回路.圆柱间距离等效为耦合机构
多几位这样的好同志，论坛发展有希望
