CST仿真边界的确定

看内部场动画显示，我说的是波导壁上的，也可以看空间场，定义场监视器就可以了

如果你建立的是真实波导结构，那就用OPen边界吧，CST建模一定要注意你选择的模板的背景材料才可以，否则会导致错误发生

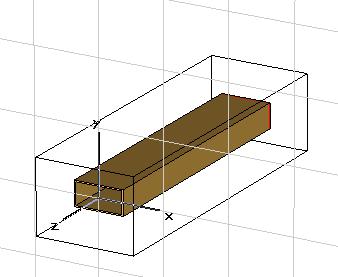

我是用的open 边界，我想问下这个边界大小能实际控制么?或者说我从哪能看到这个边界的具体数值呢?

如果你画的是矩形波导，可以选择一个波导模板，他的背景材料是PEC，所以你画的时候只需画他的内部的介质就可以了。外面的金属壁是不用画的。边界就选择电边界就可以了

open只是它的背景环境，对波导的仿真，实际上作用不大，如果是波导裂缝天线的话，另当别论，波导臂会自动设置为电边界的，这个你无需担心，你建立的实际模型就是金属结构的
