请问cst中极坐标看H面方向图和E面方向图时，theta和phi怎么设置

请问cst中极坐标
看H面方向图和E面方向图时，theta和phi怎么设置 ?最好那位高手能够用图形将的清楚点。选theta是0或90，phi5度或反之，是不是有两个方向图是一样的切法?

这个和书上的讲解类似，一个做变量，另一个做切面～

在看这个E面和H面方向图的时候，是要根据你的模型场的设计来定的，是具体的Y-Z面还是X-Z面设置0度还是90度的切面图。

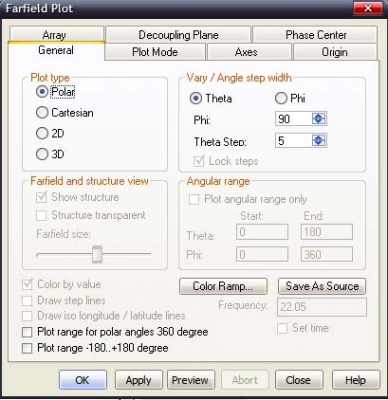

比如如下模型，选theta,phi选90，是YZ还是XZ的方形图，是H面还是E面，如果选phi,theta选90度或0度，是YZ还是XZ的方形图，是H面还是E面

你只要搞清楚谁是变量，谁是常量就可以了，记住，上面的选则是变量，下面固定值是常量，比如你说的phi=90度，也就是YOZ面，phi=0度就是XOZ面
至于是E面，还是H面，取决于你的结构，以及结构所放的位置，如你的图中的喇叭，其E场应该是phi=0度方向，及xoz面所得的就是E面方向图，一般默认是这样的，具体问题还是要跟你的结构，和位置有关系

老大和小编们都说了，我也就不罗嗦了：9de

这个可以理解，但是选phi,phi就是变量，及theta选0度，是不是xoz面，theta选90度，就是yox面

不知道我的这个理解对不对，我就是当phi为变量的时候就分不清切面了，请00d44朋友指点一下

当phi为变量的时候就分不清切面了，请朋友们指点一下，呜呜，没人理！

这个不难理解啊，当theta为固定量时，phi取一圈变量即【0~2pi】，其图形为一锥面，锥角为2*theta，
如果phi固定量，theta为变量，得到的是一个垂直xoy面的平面

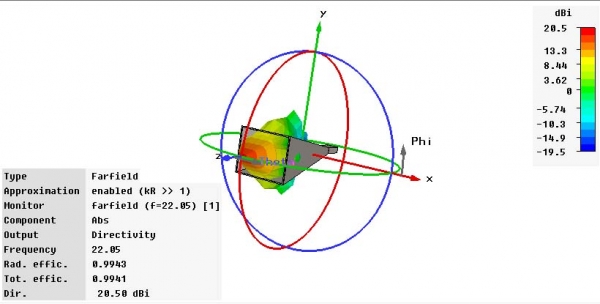

当phi是变量，theta选0度，是不是xoz面，theta选90度，就是yox面.我是不是太笨了，这个问题困扰了2年了，一直没弄懂，真的谢谢大家的帮助！为了不麻烦大家翻页，我把上面的图形考下来

选择xoz面，只需要theta从-180°~180°，phi=0°即可，你的那种做法好像构不成图形，可以自己想想一下
分以下情况来看
xoz面：phi=0°，theta=-180°~180°
xoy面：theta=90°，phi=0°~360°
yoz面：phi=90°，theta=180°~180°
就这三个面，你按照这个设置就可以了，其实这个问题只是个变量和定量的旋转构成图形问题，需要一定的空间想象能力。不知道我上面的解释，能明白，想清楚嘛?

xoy面：theta=90°，phi=0°~360°
拿这个例子来说明：
当theta=90°表明，你截取的图形位于theta=90°的面上的一部分，这个时候，如果让phi从0°~360°转一圈，那么就能取遍theta=90°的面的所有部分，也就是构成了xoy面，其他的解释类似

太谢谢了，就是有一种情况需要再确认一下，当phi是变量，theta选0度时切面怎么看?我用CST演示方向图是一个圆。

我觉得应该是一个点才对

在极坐标系中表现是一个圆，可能就是点的放大，如果是你这样认为，那我的想法就是对的了，多谢00d44的教导，谢谢！

今天才看到这个贴哈，讲的非常清楚，这个问题想当初我也是看了很久才总结出的规律，看明白了就觉得简单了
～
但是关于方向图的问题，我还有一个，就是天线的E面和H面如何判断?

E，H面要根据天线的结构形式来判断了，其实E面就是电流的流向，比如对微带形式的准八木天线，八木天线所在的平面就是E面，因为电流是在微带平面上分布的，和其垂直的面就是H面了，其他类似~，波导结构 ，要看其场 了~

phi为变量的时候 theta设为90度不就行了吗
