后处理模板库里求电场最大值和在3D result 里不同?
05-08

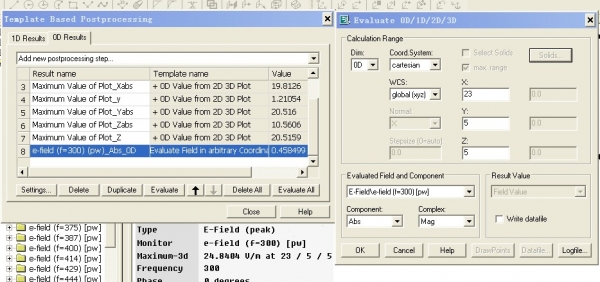

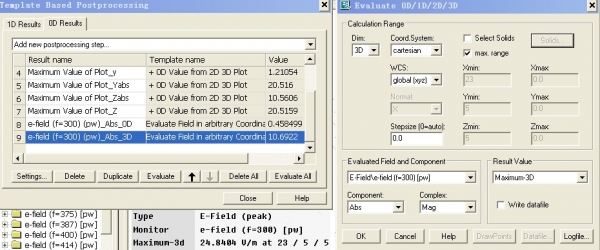

Template based postprocessing里的0D results 里有 0D value from 2D 3D plot 和evaluate from arbitrary coordinates( 0D 1D 2D 3D),这两个都可以计算3D和2D的最大场值,为什么我用这两个计算出来的值却不一样,3D resalt 显示的max值和用0D value from 2D 3D plot 计算出来相同,evaluate from arbitrary coordinates( 0D 1D 2D 3D)模板计算的3D最大值是什么?如图在(23,5,5)坐标场值相差这么大,感觉 0D value from 2D 3D plot 只是从3D图中取出数来,而那个延坐标轴计算出的场值就不知道计算的是什么了,差的太多了
找到问题原因,抽样点不能用默认,要设置小一些,两个结果就相近了
