示波器部分旋钮或开关的作用

示波器的种类不同，旋钮开关的数量以及在面板上的位置、名称也不尽相同，在此仅以DF421l型超低频双线示波器为例，介绍部分旋钮及开关的作用。DF42 l 1型超低频双线示波器的面板布局如图7所示。　　Y1聚焦和汔聚焦(Focus)：轨迹清晰度的调节旋钮。使得Fl或厶的输入信号波形清晰。
　　辉度(亮度丨NTENS丨TY)：轨迹亮度的调节旋钮。调节Fl和殇的输入信号波形的亮度，但不要过于明亮，辉度适中为好。
　　垂直移位(VERTICAL POS丨TION)：乙通道和r2通道各有一个垂直移位旋钮，调节显示波形在荧光屏中的垂直位置。
　　输入(INPUT)：巧通道和殇通道各有一个输入端口，即被测信号的输入端口。

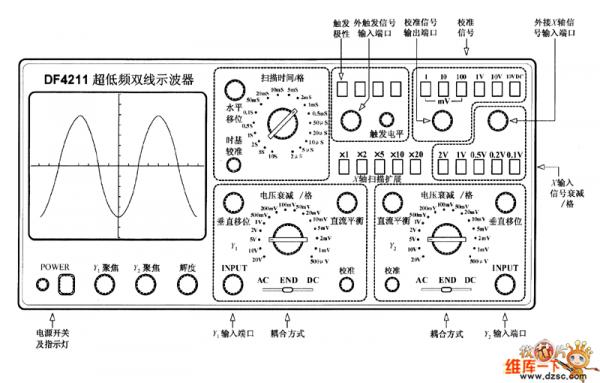

图7 DF4211面板布局示意图
　　电压衰溯格(VOLTS／div)：匕通道和均通道各有一个电压衰减旋钮，用于改变示波器显示屏上直角坐标中y轴(y轴也可以称为“电压轴”)每 格的电压幅值。
　　耦合方式(AC—GND＿DC)：用于选择被测信号馈入至垂直通道的耦合方式。其中的“GND”位置，使得输入信号失效。可以利用该选择开关的 “GND”位置，结合各输入通道的“垂直移位”旋钮，调节0电平(0电位)在荧光屏上的垂直位置。其中的“AC”位置，使得对应的输入信号， 以0电平为基准，以交流的方式显示出来。其中的“DC”位置，使得对应的输入信号，以0电平为基准，以直流的方式显示出来。
　　直流平衡(DC BALANCE)：用于调节y轴放大器的直流平衡。
　　校准(CAL)：用于调节y轴放大器的增益(放大倍数)。此旋钮在示波器出厂时已经作了相应的调整，因此在示波器正常工作时，无须调节该旋 钮。
　　扫描扩展(SWEEP EXPAND)：X轴(此时也称为时间轴)的扫描扩展按钮(共五个)。使得X轴扩展为某个整倍数。例如，按下“×5”按钮，则X轴 扩展为原来长度的5倍，而每格对应的时间长度为原有的时间长度除以5。当需要仔细观察信号波形的轨迹变化情况时，可使用这些按钮，进行 仔细观察。
　　X轴电压衰减(V／div)：当X轴不作为时问轴，而作为信号输入端口时(例如，观察李沙育图形，将某信号由外接X轴信号输入端口馈入)，此 时X轴电压衰减按钮才有作用。这些按钮共有5个，对应X坐标轴每格的电压幅值分别为2 V，1 V，0．5 V，0．2 V和0．1 V。
　　外接X轴信号输入端口(XINPUT)：用来输入X轴信号。
　　校准信号输出端口：通常，示波器都提供一个基准信号，用于对示波器进行检测。建议在使用示波器时，使用该基准信号对示波器进行简单 的检测以及参考该基准信号，调节示波器的各个旋钮。基准信号是一个频率为1 kHz的方波信号，该信号的幅值分为六挡，即1 mV，10 mV， 100 mV，1 V，10V及lO V电平的直流信号。
　　触发电平(LEVEL)：用于调节被测信号在某一电平触发扫描，拉出该旋钮为选择触发状态，推入该旋钮为自动状态，一般情况，将该旋钮置 于自动状态，即使用示波器内部的触发电平。对于触发源(TRIGGER)、触发极性(SLOPE)、外触发信号输入端口(EXT INPUT)这些按钮和端口， 不经常使用，因而在此不作介绍。
　　扫描速度(TIME／D丨V)：扫描速度也称为扫描时间或扫描频率。扫描速度用于改变X轴(时间轴)每格的时间长度，其作用是使被显示的信号 频率和锯齿波发生器的锯齿波频率成整倍数的关系(即同步)，只有这样，我们才能在荧光屏上观察到稳定和完整的信号波形。通常应使荧光屏 上显示数个完整的波形轨迹为好。当显示的波形不稳定时，即被显示的信号频率与锯齿波频率不同步，自然需要调节扫描速度。扫描速度的确 定，需要根据被测信号频率及希望在荧光屏上观察几个完整的波形轨迹来确定。
　　水平移位(HOR丨ZOUTAL P⊙S丨TION)：该旋钮用于调节波形轨迹在水平方向上的位置。
　　时基校准(CAL)：该时基校准是针对X轴(时间轴)的。用来校准扫描时间(扫描速度)。
