希望ADS高手解决仿真问题
05-08
我的毕业设计是衰减器的设计与仿真,按照要求我设计的是设计一个10dB ,T形同阻抗式固定衰减器。(Z1=Z2=50Ω),

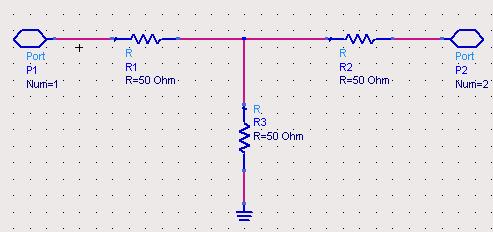

我在软件上画的电路图,请问要修改参数和进行仿真的话,接下来还要做些什么,我是第一次接触ADS软件,希望各位高手能够帮助小弟,在这先先各位了,我做的最后一步,我截图在附件里,希望能告诉我接下来该怎么做.,
我在软件上画的电路图,请问要修改参数和进行仿真的话,接下来还要做些什么,我是第一次接触ADS软件,希望各位高手能够帮助小弟,在这先先各位了,我做的最后一步,我截图在附件里,希望能告诉我接下来该怎么做.,
不用跪求,把名字修改下吧
首先你上面的是那个电阻都取成50欧姆了
是不是没经过计算啊
先计算好T型衰减器的三个阻值,然后用Term代替你上图的Port
仿真S参数
看S21就知道是否衰减了你所需的值。
:29bb :15bb 谢谢楼上的帮助,
设定优化下 哈
设定优化下 哈设定优化下 哈设定优化下 哈设定优化下 哈
计算参数后,双击修改元件参数就可以点simulate看S21了
LZ,你的Z1,Z2=50欧,他们指的是什么?
你是说其中两个电阻的值固定为50,然后只有一个有调整的余地是不?
