急~在线等解决!CPW天线实际用馈电头问题
05-08
我最近加工了一批共面波导天线,就地和辐射单元在同一平面上的那种天线,如下图所示~
我以前做的微带天线是用SMA插头同轴馈电的,就一个中心馈电,四个接地点那种~
同样,我就用SMA头剪掉两个接地点,剩下两个接地点和中心馈电点,用来对CPW天线馈电,今天一测试,发现所有的天线测试结果都一样(S11一条-5db左右的直线),所以我怀疑天线压根儿就没工作哦,我在想,是不是我加的馈电头有问题?一般这种天线是用那种头的,可否告知牌子、型号?
有实际图片更好,以便我明天去采购~
我以前做的微带天线是用SMA插头同轴馈电的,就一个中心馈电,四个接地点那种~
同样,我就用SMA头剪掉两个接地点,剩下两个接地点和中心馈电点,用来对CPW天线馈电,今天一测试,发现所有的天线测试结果都一样(S11一条-5db左右的直线),所以我怀疑天线压根儿就没工作哦,我在想,是不是我加的馈电头有问题?一般这种天线是用那种头的,可否告知牌子、型号?
有实际图片更好,以便我明天去采购~

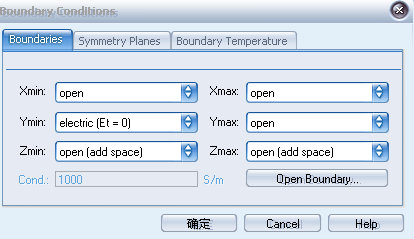

问题2,在仿真如上图所示结果时,我的边界是这样定义的,是否合理呢?
:26bb 今天看来没人来回答我的问题了
我也是这样设置的,不知道有问题不
边界条件设置的有问题,如果你不是做封装在屏蔽盒子里的话,建议不要设置电壁,采用开放空间即可
图中所示的采用的是波导馈电,如果你要模拟真实情况,可以将馈电部分真实模拟,在馈电口处建立同轴结构+波导端口,仿真模拟下~
1.您的意思是,把所有边界都设成open?
2.“馈电口处建立同轴结构+波导端口”这种没仿过,您哪儿有没有类似的例子,让我们学习下~
不太清楚,例子书上写的看不懂
怎么看都感觉是边界条件设置的有问题,小编好好检查下吧
