请教关于耦合微带滤波器耦合间距大小的问题
05-08

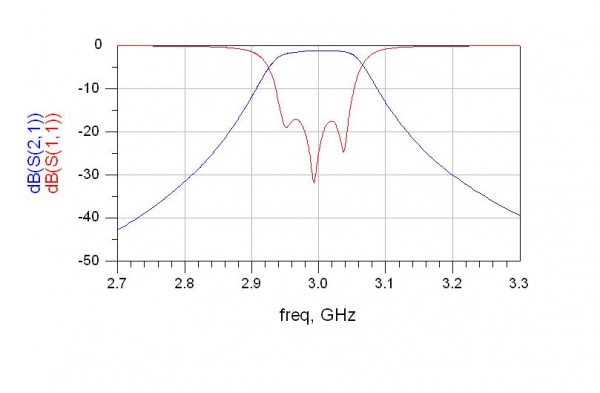

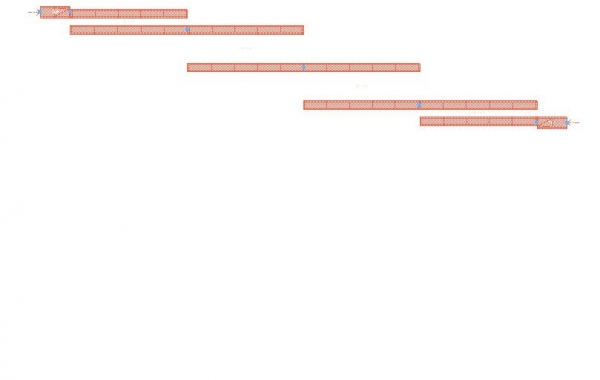

上面是我设计的一个平行耦合微带滤波器,f0=3GHz, 带宽100MHz ,2.8GHz 和3.2 GHz处衰减大于30dB。我是用纹波0.6dB的3阶切比雪夫滤波器实现的,Er=9.6,介质厚度H=1mm,版图及版图仿真结果如上。虽然结果符合要求,但是中间耦合微带的间距较大2.3mm,理论计算为2.8mm,我没有做过实物,不知道这样的结果是否可行?实际中的耦合间距是否都很小?请各位指点一下,谢谢。
我见过间距比你这个还大的,最好的办法就是做个实物测试一下。如果带内驻波能够更好一些就再多仿真一下,先不要过于关心带内衰减。再看看介质厚度0.5mm的。
只要仿真没问题,就应该问题不大,做好一个,下一个调试就有经验了
