请问如何设置mesh的初始网格数

05-08
如何将初始网格划分的少一些,做一个移相器的模型,validate验证的时候提示:按照指定的频率和模型尺寸来划分网格将会需要超大量的网格才能得到正确的结果,请检测设定的频率或者模型尺寸。
模拟中我指定的工作频率是10Ghz,移相器的尺寸单位是in,长约4.5in,宽是5in,高度的最大值也不到0.5in
请高手指点到底问题出在那里?多谢!

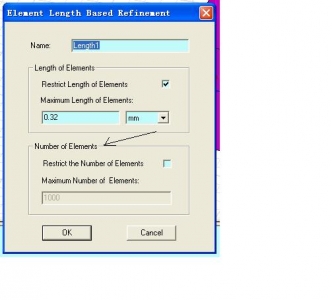

选定你所要剖分的物体,在工程菜单下选择 Mesh Operations ——>Assign——>Inside Selection出现如图所示的对话框,在箭头所指的选项。英文应该能看懂吧。另外,要把上面Restrict Length of Elements的选项去掉。

多谢二楼的帮助!:rock

请问高手们,在HFSS仿真中出现内存不足该怎么解决,我电脑的物理内存已经是3G了

受 益 了 ! 哈 哈

只要你用自适应剖分,手动剖分就起不到减少网格的效果,手动剖分是为了优化网格,尽快收敛。
