发夹式带通滤波器的优化
05-08

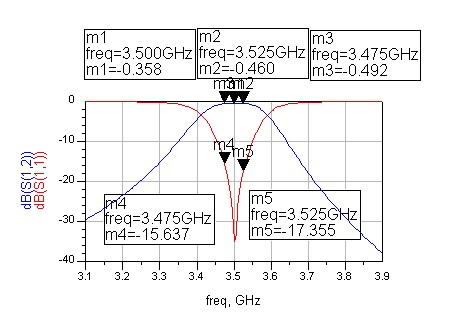

要求带外衰减为25DB 反射系数为-12db.但是我在优化中带外衰减满足不了,加了权重也不行.希望大家给点建议!
ADS的优化能力我觉得还可以吧,建议小编在原理图里优化完后再momentum仿真一下,有时候原理图里有话好了,不一定momentum就好。
你可以设置带外衰减大于30DB优化试试,如果不行,可能是你设置的变量不能满足你优化的要求,你可以适当增加或是减小变量个数,个人看法,不对表说我哈
增加滤波器级数.微带仿真最好采用sonnet.
谢谢大家的建议,我都要试试看。
小编的问题,明显是滤波器级数不够造成的,增加级数就行了,此外如果是要滤波器要制作出来,电路图一定要生成layout,使用momentum进行优化调试,电路图仿真结果只是提供一个较好的初值而已。
我不知道ADS有没有这个功能,但是很多软件可以先通过设定你需要的抑制来预估滤波器的级数。另外在很多滤波器设计的书上也是可以查得到的,还可以改变滤波器的电路结构来实现。
