圆锥对数螺旋天线网格无法剖分问题
05-08

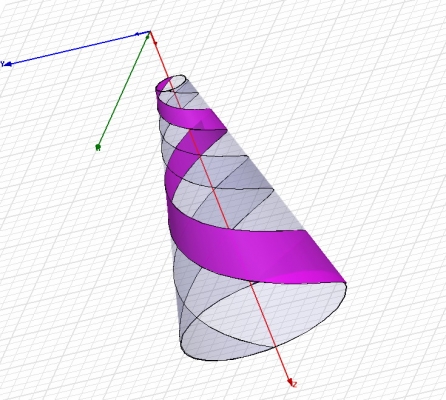

如图所示圆锥对数螺旋天线,采用互补结构,辐射臂采用2mil的铜,介质为10mil的Rogers RT/duroid 5880 (tm),检查时并没有报错,但在解算时却出现网格无法剖分的问题,请高手指教,实在找不出原因。
太薄了,难。
螺旋臂可以用PE片,介质就只好忽略。
可以考虑用cst仿真试试看

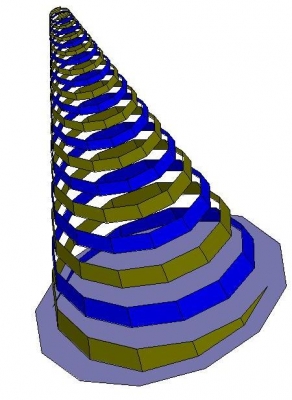

这样就可以了哈,我做圆锥对数螺旋已经三年了,呵呵
建立这样的共形,最好不要用真实结构,否则网格太多,因为会产生很多小的尖角,导致网格数量极大,剖分不过来
hfss曲面剖分的算法有问题,画模型或边界时尽量用平面拟合
使用光滑的曲面网格刨分量很大很大
如果机器不行的话基本上都只有一个结果----------电脑长时间假死
如果使用5楼说的方法可以解决该问题
一般来说仿真与实测之间的差距不会太大
如果你的频段不是很高
那么可以使用该种方法
如果频段太高就难说了
可以使用cst仿真看看
考虑馈电线的影响,这种天线的频段就不是很宽了。按国内现在的工艺水平,上了4g以上,方向图、轴比就恶化得比较多了。
cst仿真这种天线,方向图非常光滑,而hfss能把方向图的波动都计算得很准确,和实际测试吻合。这种天线我仿了很多,又请cst中国公司的仿过,他们也不能解释这个问题。可能是算法和拟合的特点吧。
如果单用辐射单元HFSS可以解算,而且如果将辐射单元和介质分开一定的距离同样可以求解,但当介质和辐射臂完全贴合后就不能解算。4楼的这个老大不知道如何建立这种模型,而且用平面拟合的模型和实际天线误差有多大?
这个模型可以使用线段扫出来的
具体误差有多少就不得而知了!
