eigenmode求解的monitor问题
05-08
按书上说的,先设置monitor(我这里monitor类型选的power loss density),
这时左边导航树中field monitors里有了这个monitor
本来应该求解后在导航树2D/3D results下出现相应的菜单可以查看分布图
可是我eigenmode求解后results下还是只有modes文件夹,跟不设置monitor时没变化
希望达人帮忙解答一下,谢谢哦
ps:我做的是谐振腔,现在需要得到腔内壁的功率流分布,不知道monitor是否可以实线我需要的功能,
如果不能的话,那该如何得到呢?
这时左边导航树中field monitors里有了这个monitor
本来应该求解后在导航树2D/3D results下出现相应的菜单可以查看分布图
可是我eigenmode求解后results下还是只有modes文件夹,跟不设置monitor时没变化
希望达人帮忙解答一下,谢谢哦
ps:我做的是谐振腔,现在需要得到腔内壁的功率流分布,不知道monitor是否可以实线我需要的功能,
如果不能的话,那该如何得到呢?
最好给个模型看看,如果不介意的话,或者截图也可以
一般应该是有的
左侧导航树,这个是求解后的
模型的话,一两个图也看不清
希望大家能给点意见
你需要查看某个模式的场分布,点击进入某一个模式,然后可以选择查看模式
每个mode下的场型分布是可以看到的,可是我需要的是损耗功率分布
书上monitor应用举的是瞬态或频域求解方式的例子,不知道是否在本征模下这个不能用
我再看看有没有其他办法,解决了拿来跟大家分享
本征模的求解没仔细研究过,一般都是用瞬态求解,你可以查看下帮助文档,里面应该有解答
另外我想可能在后处理模板里也许有相应的选项
嗯,就是这个原因,monitor只适用瞬态、频域求解,本征模求解不支持它
关于如何得到功率密度分布,还希望大家给点意见
如果可以的话,可以传个模型上来,大家一起看看
模型是一个全金属边界的谐振腔,腔体旋转对称

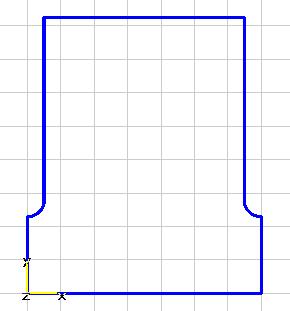

下面依次是它的半截面多边形图

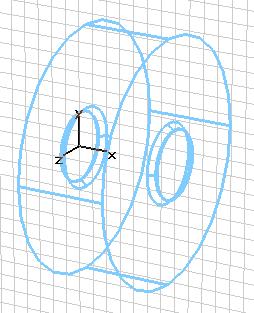

以及perspective实体、线框图

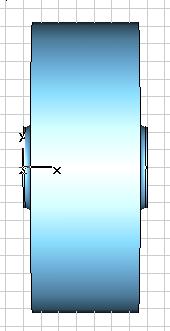

和front、left视图
组图打开中,请稍候..
不知道有没有人用cst做过这个方面的分析,帮帮忙啊
