ADS中总是无法对齐的问题
05-08
我抓张图给大家看看
来的莫名其妙,我搞不定了
就是上图中Term终端和接地符号总是弄不到一列
其他部分也是如此,画的图让人看了十分不舒服。
你把地符号往下拉一下不行么?
我记得很容易拉直的
要不是是设置的问题》?
这样试试:
在菜单Options中把Snap Enabled选上,如果Pin Snap没选上的话也把它选上打勾.
你说的方法不行,一般情况下都很容易搞定的,可是偶尔可能由于设置得的问题把。
谢谢你解答
Snap Enabled是选中了的
而且Preference中的我也调整了,但是不知道怎么调整
谢谢哦
那你把图放大点,拉的时候,按住shift键试一试!?
Pin Snap有没有选中?

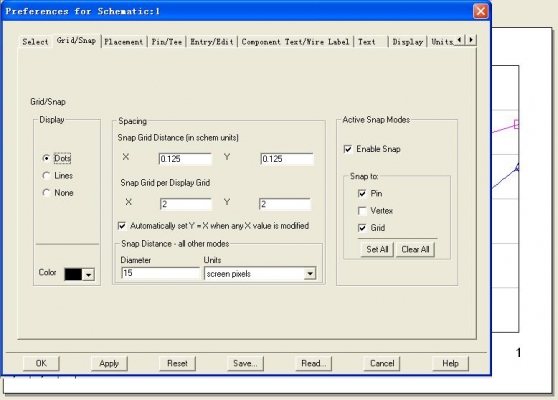

也可以在Preferences中的Grid/Snap选项卡中点下Reset恢复到默认的设置.
也遇到这种情况,你打印出来看看,可能就是对齐的,可能是显示的问题
这个用过
还是有些问题
但是其他工程都没的影响
解释不了原因。
谢谢了
应该跟网格大小设置有关系,把网格设小血应该就好了
