天线中端口用50欧姆的SMA连接器 该怎么用CST建模? 谢谢
05-08

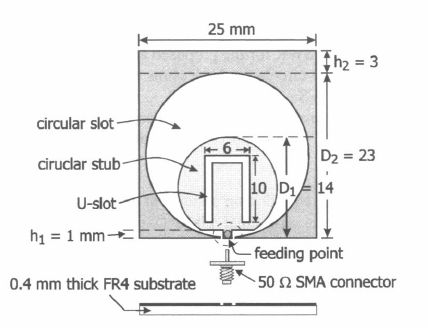

例如 如附件中的图所示 这时端口用CST该怎么建模?谢谢
这个模型是在介质板背面馈电 还是在下端馈电 ?
该怎样建立端口模型呢 ?
非常感谢
就是那个50欧姆的SMA连接器的地方 不懂具体该怎么弄
侧馈,旁边馈电,同轴只要创建内外导体即可,中间为介质层,你可以用空气来代替,也可以用常用的介质代替,但必须确保是50欧姆,这个可以在宏里有个小工具,用这个工具算下就可以了
内导体连接feeding point,图中所示,外导体和地相连
知道了
非常感谢管理员
呵呵
