大家来看看这样的端口有什么区别

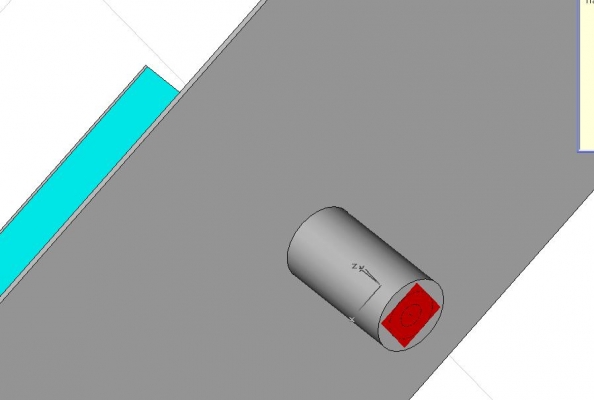

有下面两个端口，一个端口设置是在地板上面，另一个超出了地板一部分，我不知道两者区别的原因是什么?第二种仿真时会有警告，说PEC包含进去了，而且两种情况仿真差别也大，请问大家，两者的区别的原因是什么?谢谢了

端口设置是在地板上面

端口大小的设置只是为了保证激励端口处的所需场的充分性，如果有pec嵌入到波导端口内，当然就会报错

老大，那就是说端口设置是在地板上面的图是正确的吗?

应该如此，但不完全如此，这个还和你的结构、边界有关系

我觉得有很大区别的 就像同轴馈电一样 要使的端口那里有边接地 有边直接馈入到辐射层或者微带线上
