耦合器探讨
05-08
不好意思!图没发上来,谁能告诉我,如何将仿真图发上来?

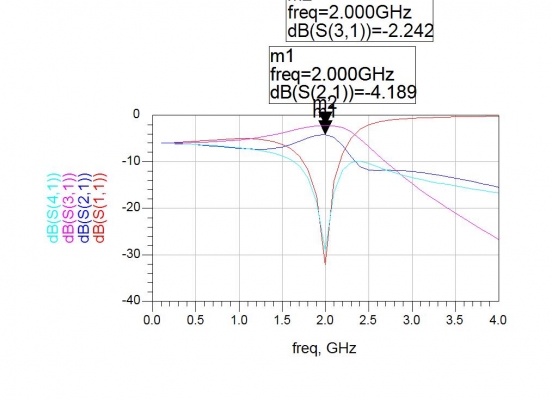

原本是3dB的定向耦合器,可是现在S21和S31在中心频率处并不是3dB,请问怎么调整一哈!?
什么结构的耦合器,波导?微带?给个示意图三
微带的!示意图还没画好!不好意思!明天吧!
先帮忙,想想一般情况下可能的因素!
匹配之类的,cst自带的例子里有个耦合器的例子,可以好好看看
你那是耦合器?不像呀!
好,,,赞一个
好,,,赞一个
你是照着什么可靠文献上面给出的器件几何数据仿的么?如果是的话先检查自己的端口大小,空气层厚度的设置以及介质材料的设定.
如果是自己设计的,那就用parameter sweep慢慢试去吧,总会有结果的
是自己设计的!在ADS上仿真出现这样的问题,现在正在想办法调整,小型化理论上没啥问题,就是在仿真中出现了问题,能不能推荐一下要仔细研读的有关资料,我找遍了,都没找到!谢谢!万分感谢!
你这是3db耦合器吧,S21和S31都差了1db,你用优化仿真器优化一下或是调谐一下,一般差0.1到0.2个db就差不多了。
我看你这是原理图仿真吧,你应该在momentum中仿真一下,那样比较准确。
