Overlapping Areas问题

05-08

CST仿真波导内结构的反馈时,提示错误:
component1:EL and component1:CPW have overlapping Areas!
Please combine them adequately.
(EL结构和CPW真空波导有重叠区域,请充分地复合它们。)
模型:EL是要仿真的结构(材料:Nomal,介电常数为2.3),位于真空波导CPW(材料:真空)内,背景材料是PEC,如此仿真就出现上述错误,求解终止;
如果把EL结构材料改成PEC,就不会出错,求解正常。
请明白人指教,谢谢先~~

最好把模型截图发上来看看~,这样想你的结构还是有点困难~~,不知道小编方便与否

这个问题张敏那本书上说了,CST有这样一个特点,当真空与PEC重叠时,默认为PEC,其余不同的两种或更多材料的重叠可能就会出现楼上的问题。

这个要看你的结构,你选择的模板是什么,如果是专门用来做波导的模板,那么背景材料就是pec的,建立模型只需要建立真空及其他材料部分就可以了~~

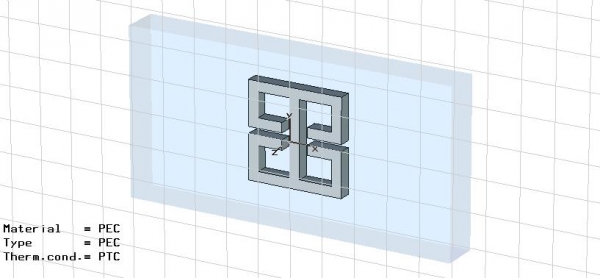

好的,图中灰色的是待测结构,淡蓝色是真空波导,背景是PEC,模板就是波导模板


那这种情况下,我想不用PEC材料(背景还是PEC),如何解决呢?好像强制合并波导和结构,结果很不准。


你是说你不想要背景材料是PEC吗?如果是这样的话,那建议你按照真实情况建模就可以了,波导加一个厚度,比如0.5的壁厚,按照实际情况建立模型仿真就ok了

这种情况,楼上说的,真实建模最方便,背景材料为真空,其他部分真实建出。

还有一个问题:波导厚度设置有什么讲究?

如果是真实建模,一般设置0.5mm就可以了~

用波导模板的话,背景是pec的,所以不需要建立壁厚,只要建立波导内腔就可以了

这个尺寸仿真结果很差。
真实建模的波导端口形状、尺寸是不是跟波导模板有差异?比如端口形状由高柱型“∏”变成矮墩型“∏∏”;

还是波导模板好用,就是如何解决非PEC材料结构的 Overlapping Areas问题?
