这个是这里教程里的东西,帮我看看是啥意思?

05-08

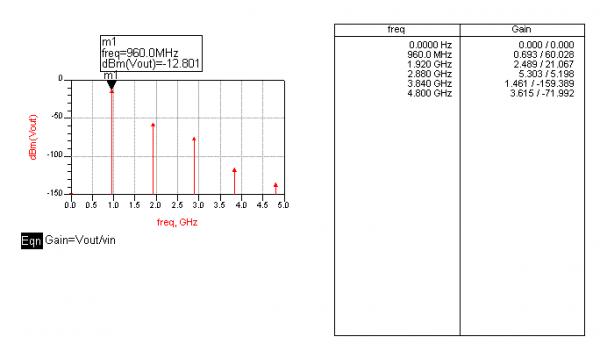

图中的增益参数为什么是2个数字中间/的形式?两个数字代表什么?是电压(前面的数据)和电流增益(后面的数据)?


增益是输出电压与输入电压或者是输出功率与输入功率比值!图中采用电压表示!转换到dB表示是用20log()计算!若是功率则采用10log()计算!不知说清楚没有!

就是说值的表示方法是vout/vin,明白谢谢~!

o哦
是教程里的例子啊
我也正在看

晕阿,,,,:4de
两个数字 a/b 表示的是复数:a是幅度,b是相位

对头
一般都是这种形式

...:21de :21de :21de

惯例就是 两个数字 a/b 表示的是复数:a是幅度,b是相位

2楼的说的确定
我以为我理解错了
呵呵


那里的教程?是ADS里面自带的吗?

就是本版置顶的教程啊
