衰减能量未达到-30DB标准的WAINNING
采用默认的调制高斯脉冲信号
[error&warning]--steady state energy criterion
"maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied"
采用以下方法效果甚微
.增加用户指定的计算时间。即在!T-->special-->Steady State中把maximum number of pulse增加一些(加到50也不行)。这样做的想法是基于认为把计算时间增加一些,原来系统认为没有耗散至指定标准的能量就会在增加的时间内继续decay,最终满足accuracy条件了。 (援引drunkbearhttp://bbs.rfeda.cn)

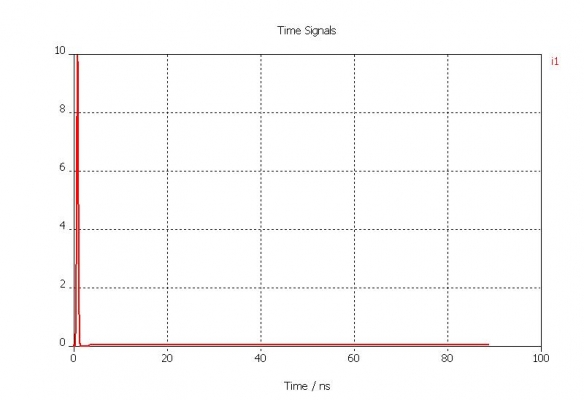

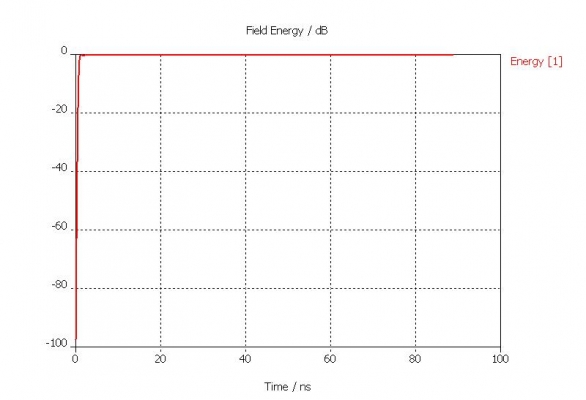

图片如下
感觉将-30DB改为NO CHECK 的话,怕结果数据不准确,因此我不愿降低标准
因为一个脉冲发出后,在空间区域很快会衰减的,
但是不知道为什么,这个简单的模拟无限大空间的模型FIELD ENERGY老是不衰减呢?
恳请大家多提意见
未达到-30dB在天线计算中很常见。
但是你的激励脉冲很可疑,请提供天线形式、工作频率、设置的计算频率上下限、网格划分设置。

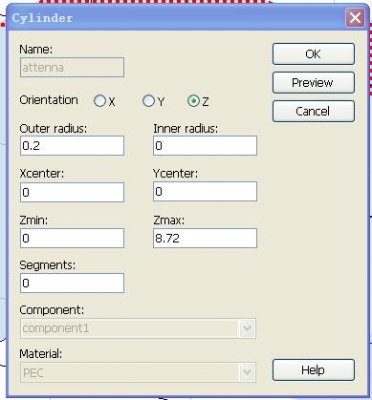

天线形式、
8.72cm长
0.2cm半径
的圆柱体
材料考虑到铜线良导体,所以设置为PEC
打算将天线长度设置为860MHz波长的1/4长度,即所谓的半波天线,但是由于PORT端口长度为0。3CM
因此天线的总长度,应该是9.02cm
工作频率
监视器monitor设置为0。86GHz,1。96GHz的电场,磁场和功率流
算频率上下限
下限0HZ
上限开始设为2。5GHZ
端口类型
discrete edge port
在圆柱体的底部馈电,馈电电流为10A
圆柱体底面圆点坐标为【0,0,0】cm顶面圆点坐标为【0,0,8。72】cm
port location 【0,0,-0。3】cm-【0,0,0】cm即指向Z轴正方向,在圆点正好接入良导体
得以馈电

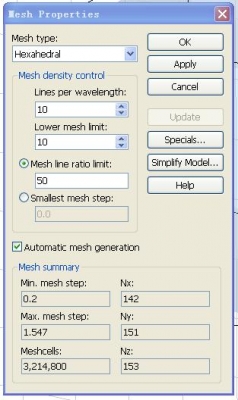

网格划分设置
采用默认设置未使用SUBGRIDDING功能
激励源采用默认设置,:21de
天线底部-0.3cm位置是否设置了接地板,或者PE地?
下面什么也没有接啊,只是模拟天线部分看远区场强的有效值的,所以下面的电路部分就没有画
我看过实物,下面就是电路板吧,还有一个散热片
discrete port就相当与一个电压源,两端必须有一正一负两极,你的激励没有实现。
两个办法:1、在port另一端画一点导体,形状不限;2、在天线根部模拟一段同轴线,用wave port馈电。
另外,半波天线在地板大小不同的时候,辐射效果是不一样的。
感谢BIGHELIX,学到了不少有用的经验啊
按照建议在离散端口底部加了一个良导体圆板,将PORT的两极正好接入两导体,结果没有收敛,
又将PORT的两极设置为接入导体内部依然没有效果,
将底面设置为波导端口,即WAVE GUIDE PORT 也没有效果,
还是跟原来的图一样不衰减啊,
到底是那里出错了呢
天线长87.2mm,线径2mm,与接地板距离3mm,工作频率0.86GHz。
设置激励频率为0-2.5GHz,默认网格设置。

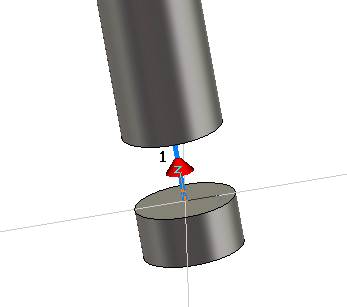

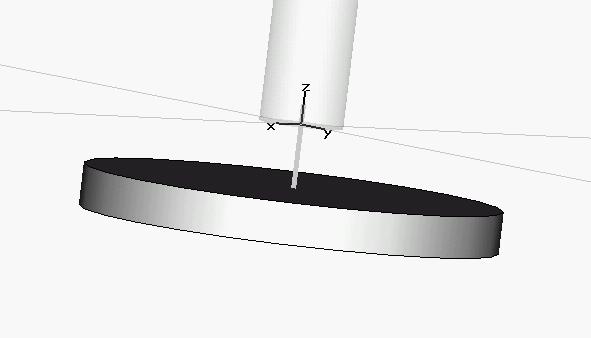

加入一个极小的接地物体,端口设置见下图。

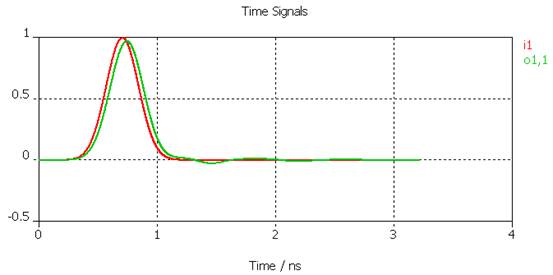

激励信号

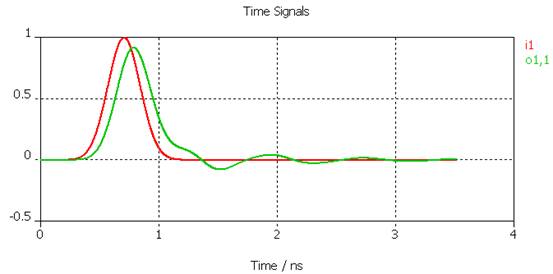

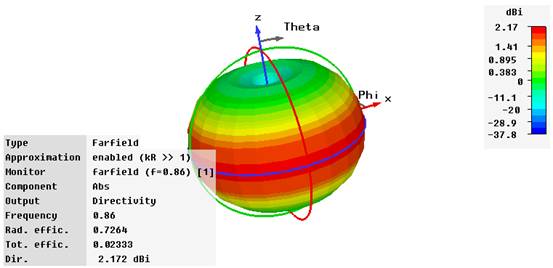

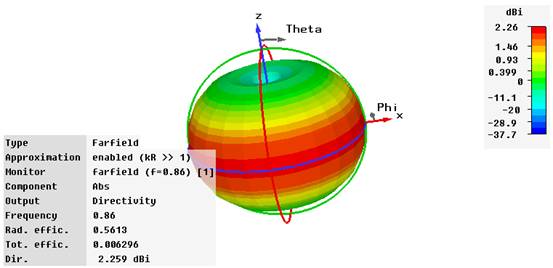

计算结果

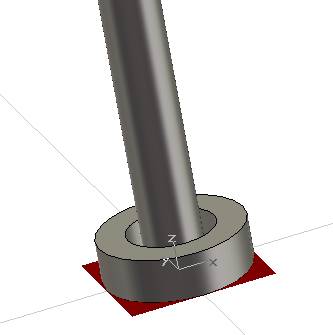

或者做一个3mm长的同轴馈电,同样有
我怀疑你的单位设置有问题。
