在我仿真单腔本征模谐振频率时,需要在腔体里面加一个谐振柱,假设为铜的,直接加铜柱得到的本征频率为复数,使用Boolean->Unite得到的频率基本不随铜柱的大小变化而变化,使用Boolean->Subtract得到的频率随着铜柱的大小变化而变化,得到了需要的值,请问这几种情况的区别是什么啊?分别什么时候采用呢?谢谢
给出模型看看,是否边界没有设对
在我仿真单腔本征模谐振频率时不需要设置边界条件吧?就是算一下频率而已啊:L
unite是进行文件连立,你一个大的模型包含一个小的模型,unite后的模型材料为前一个模型的原始材料,所以你的谐振腔变成了一个大的空气圆柱体。因为它已经不是默认的谐振腔结构了。而用subtract是在大模型中掏掉小模型,材料为前一个模型的原始材料,你的模型还是一个谐振腔结构。
没有看到你的模型,我只能大致这么判断,呵呵

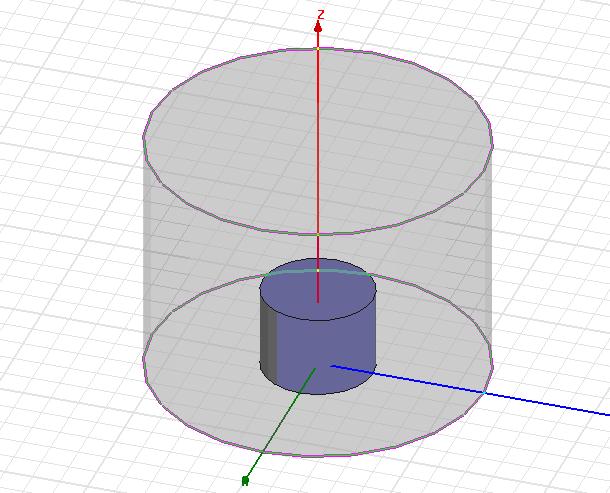

大圆柱为vacuum,小圆柱为coppper,谐振频率大概为2.5G

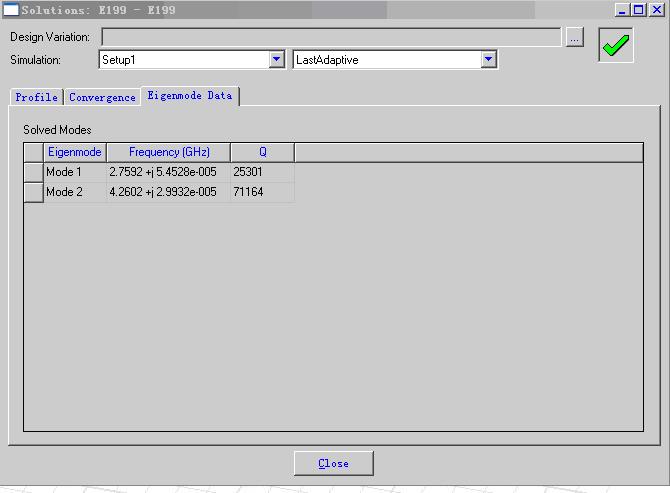

直接插入copper小圆柱仿的本征频率如下:为什么是复数?:L

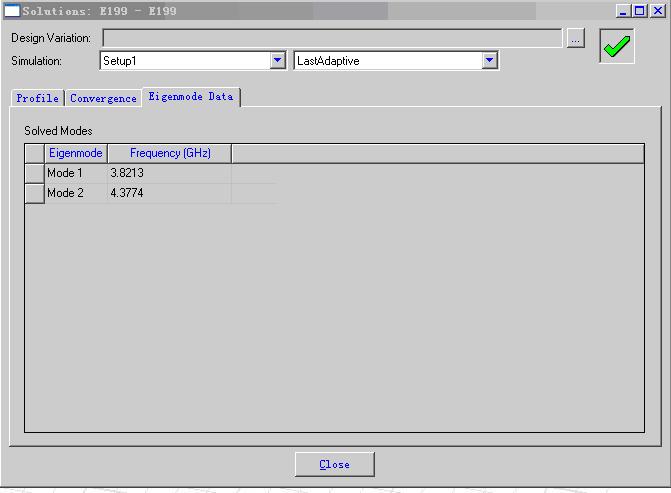

插入小圆柱后,Boolean->Unite后仿真本征频率如下:结果与不插入小圆柱的结果是一样的,而且改变小圆柱的大小,频率都不变,为什么呢?
插入小圆柱后,Boolean->Subtract仿真的频率如下:这是我想要的,而且修改小圆柱的大小得到不同的谐振频率
在此先谢谢八吨牛:hi
本征模取re,两材料不一样,UNITE后,肯定不对,
你的模型是大包小的结构,unite和subtract是不一样的,在处理后模型的材料发生了改变
并且谐振频率为复数表示的是有损耗,正如你unite以后四周边界条件都是PE无损耗所以是实数, 而且一个问题是可以不减去铜柱,直接画出外腔和加载体设置材料直接算,或者剪掉后克隆加载体以保证算出的Q值准确。
