请高手看看这几个错误,你们在仿真过程遇到没有啊,请指教谢谢!

05-08

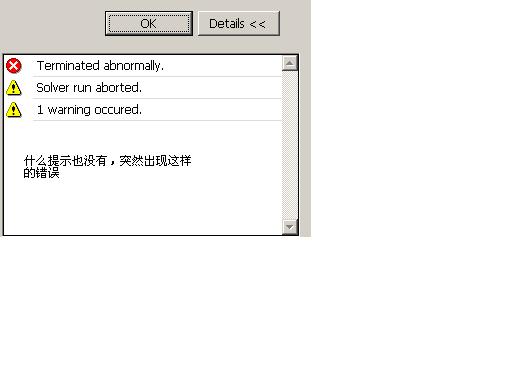

最近仿真,这几个错误遇到了好几次了,有时候建模出现有时候不出现。不知该如何解决请大家指导一下(我把截图发上来),谢谢





请大家指教呵,非常感谢


看了这贴回忆起多年前初上手CST。在此默默感谢帮助过我的师兄们和老师们。
回答你第一个问题。

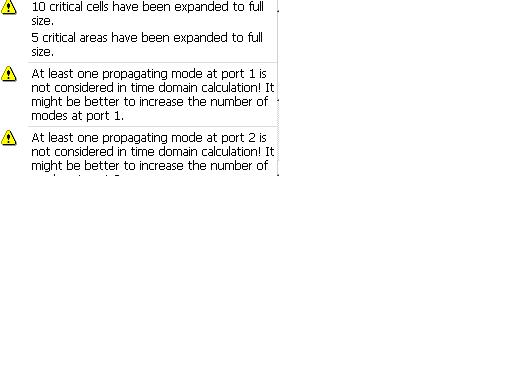

在 sovler-special-state number设置。具体作用建议还是要看help。通常默认20就可以了。

谢谢,那其他的呢

特别是第三个和第四个图的错误,有时候网格达到300万不会出现,而用相同的方法建另一个模型(形状类似,参数不同),网格只有50多万就会报错。第2个图的错误出现时,我发现在mesh view模式下除了红色的和黄色的圆点外还有浅蓝色的长方体,是不是我的网格划分有问题,应该怎样划分来消除这个错误呢?实在不知道该怎样解决了!请遇到这种问题的高手一定指导一下,谢谢

问题1,楼上是正解。
问题2、4是因为meshcell不够小,所以细节处无法模拟,得出的结果也不很准确。调大meshcell number即可解决。

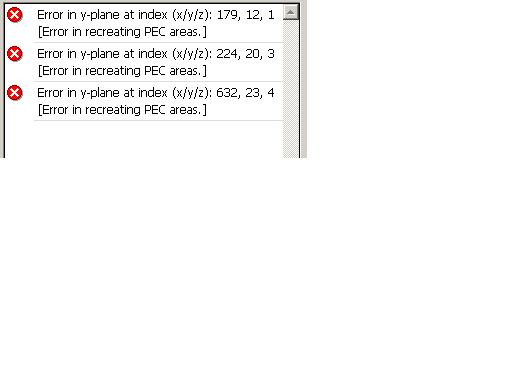

问题3 是因为建模中物件重叠的时候没有设置好,所以运行时坐标无法建立。建议逐个检查各个部分,有重合部分的两个部件(相同material),最好先add成一个,然后再solve。

谢谢,高手指点。
