NFC天线设计基础和实战培训
中文视频培训教程,共10讲42小节,全长八个半小时,全面系统地讲解了NFC天线和电路设计调试全过程。通过课程的学习,能够让学员完全理解和掌握NFC天线和射频前端电路设计、测量和调试...
课 程 基 本 信 息
课程形式:中文讲解,高清视频培训课程
课程时长:共10讲42小节,全长八个半小时
主讲老师:李明洋
课 程 亮 点
中文视频培训课程,十多年经验总结,全长八个多小时,纯干货
大咖授课,从工程角度讲解,实用易懂,简单易学
全面、系统、详细地讲解13.56MHz NFC天线及其射频前端电路的设计调试全过程,
通过课程的学习,能够让学员完全理解和掌握NFC天线和射频前端电路设计、测量和调试
课 程 试 看
课 程 内 容 介 绍
NFC即近场通信(Near Field Communicalion),是一种非接触式识别和互联技术,由RFID技术演变而来。目前已经在手机、智能穿戴设备、公交卡、智能标签等领域推广开来,具有广阔的商业应用前景。
NFC工作频率是13.56MHz,数据速率106 kbit/s到848 kbit/s,通信距离一般在10cm以内,主要通过天线线圈之间的近场电磁耦合来传输信号,进行数据通信。该门培训课程就来全面、系统、详细地讲解13.56MHz NFC和RIFD 天线及其射频前端电路的设计调试全过程,通过课程的学习,能够让学员完全理解和掌握NFC天线和射频前端电路设计、测量和调试。
该门培训课程由李明洋主讲,高清视频,共10讲42节,全长约八个半小时,具体内容安排如下:
一、 13.56MHz NFC/RFID天线基础
1.1 NFC vs RFID
1.2 13.56MHz NFC和RFID的工作原理
1.3 13.56MHz NFC和RFID国际标准
1.4 13.56MHz NFC,RFID射频接口规范比较
1.5 NFC的编码,调制方式和副载波
1.6 负载调制
1.7 主流NFC芯片厂商
1.8 小结
二、 13.56MHz NFC/RFID天线工作原理
2.1 NFC天线和传统天线的区别
2.2 13.56MHz NFC天线工作原理
三、 13.56MHz NFC天线等效电路及其等效参数的测量
3.1 概述
3.2 13.56MHz NFC天线线圈的等效电路
3.3 天线线圈的等效电感值
3.4 NFC天线线圈的损耗电阻和走线厚度
3.5 NFC天线参数的测量
3.6 miniVNA
四、 13.56MHz NFC天线设计

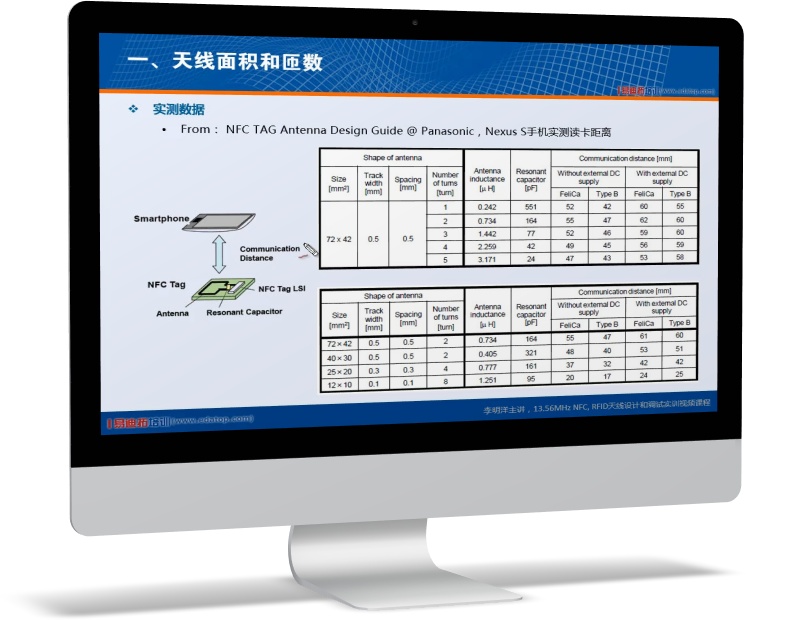

4.1 天线面积和匝数
4.2 天线等效电感的取值
4.3 Q值和带宽

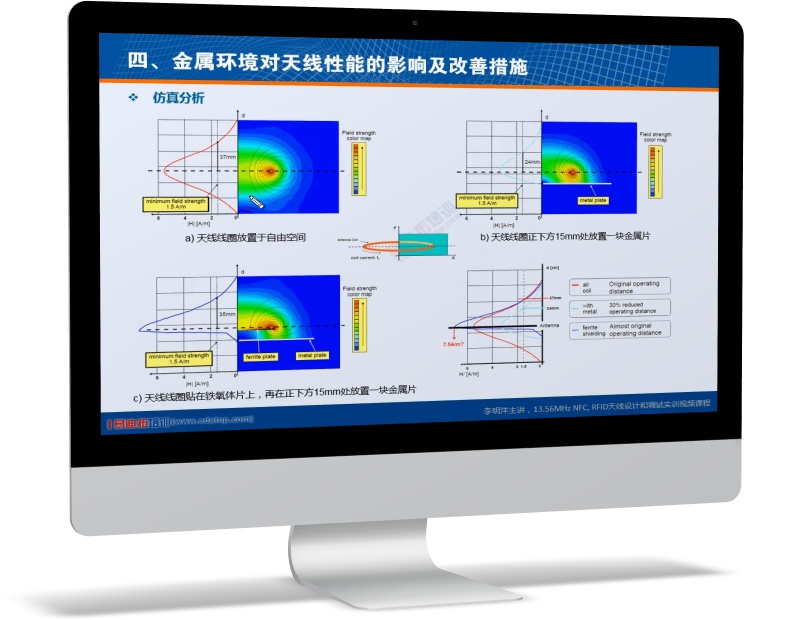

4.4 金属环境对天线性能的影响及其改善措施
4.5 小结
五、 史密斯圆图及其应用
5.1 概述
5.2 史密斯圆图
5.3 串联和并联R,L,C元件在史密斯圆图上的变化规律
5.4 史密斯圆图的应用
六、 史密斯圆图工具和RFsim99仿真工具的使用
6.1 史密斯圆图工具-Smith v3.1的使用
6.2 RFsim99仿真工具介绍
6.3 使用Smith v3.1设计NFC阻抗匹配电路实例
6.4 NFC匹配电路设计实例之RFsim99仿真验证
七、 NFC差分匹配电路设计
7.1 NFC差分匹配电路设计方法
7.2 NFC差分匹配电路设计实例
八、 13.56MHz NFC 标签天线的设计和调试
8.1 NFC标签的两种形式和标签天线设计要点
8.2 NFC标签谐振频率调试
8.3 NFC标签设计调试步骤
九、 NFC读卡器天线和电路设计调试
9.1 概述
9.2 NFC天线线圈设计要点和天线参数测量
9.3 NFC读卡器射频前端发射差分电路设计
9.4 NFC读卡器射频前端接收回路调试

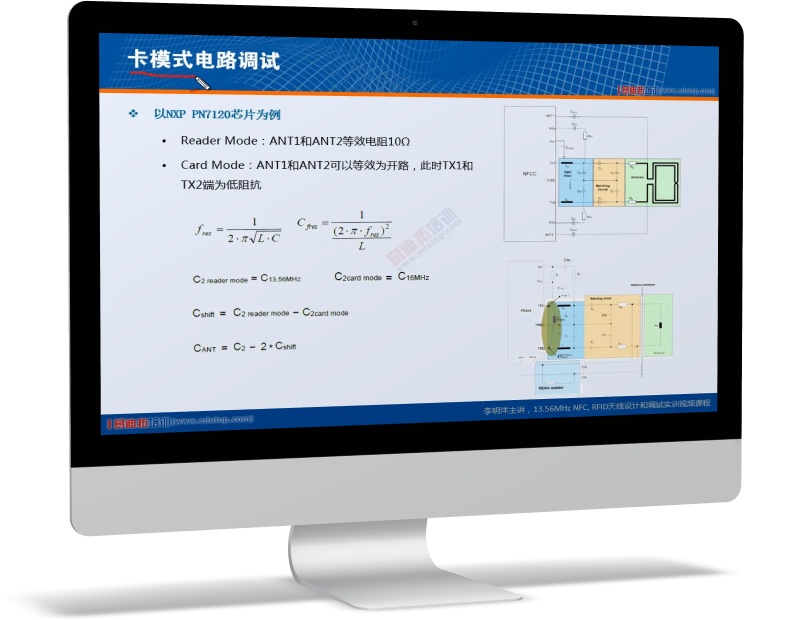

9.5 卡模拟模式电路调试
十、 ST CR95HF NFC读卡器天线设计调试实例
10.1 CR95HF NFC读卡器天线设计介绍
10.2 CR95HF NFC读卡器射频前端电路设计详解
10.3 Smith工具设计CR95HF NFC读卡器射频前端电路实作

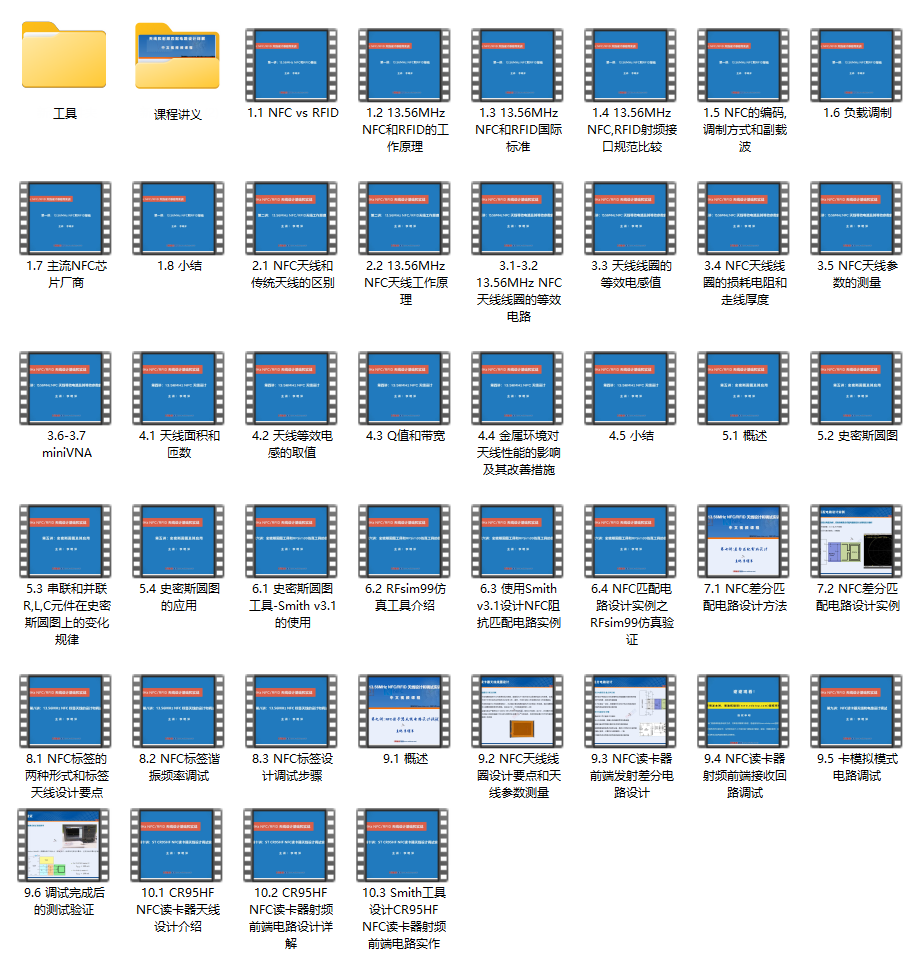

课 程 资 源 截 图
